産業用10G SFP+ - SFP+ OEOコンバーター (3Rリピーター) 1Gイーサネットメディア

産業用 1G/10G SFP+ から SFP+ OEO 変換機 (3R リピーター) 1Gイーサネットメディア変換機能

製品概要:

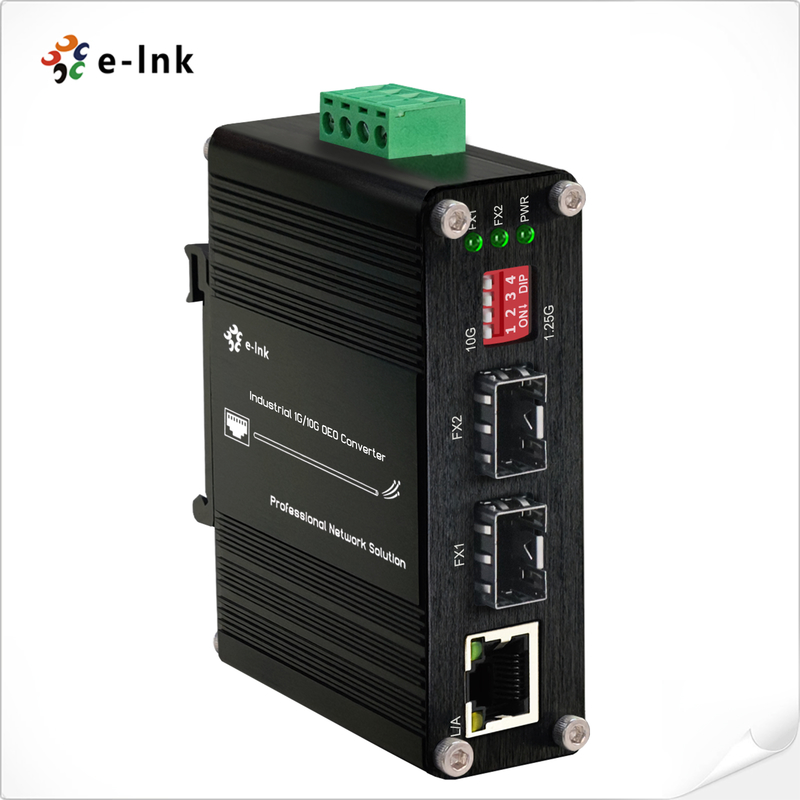

The ETH-IMC2402-OEO Series is an industrial-grade 1G/10G SFP+ to SFP+ Optical-Electrical-Optical (OEO) Converter designed for high-speed network extension and media conversion in demanding environmentsこの汎用的なデバイスは,長距離10Gbpsの送信のための3R (再増幅,再形,リタイム) ファイバーリペーターと1Gイーサネットメディアコンバーターの両方で機能します.拡張されたネットワークセグメントの信号完整性を確保する.

SDH/SONET STM-64/OC-192,10Gファイバーチャネル,および10Gイーサネットを含む複数のプロトコルをサポートするこのコンバーターは,SAN,LAN,MANインフラストラクチャのネットワークバックボーンアプリケーションに理想的です.柔軟な光波長変換 (1310nm/1550nm/CWDM/DWDM) とループバック機能通信室,データセンター,研究開発ラボに適しています

-40°Cから80°Cの温度範囲を広め 堅牢な工業設計でこのコンバーターは,光ファイバー接続を120kmまで信頼性の高い方法で拡張し,同時に,光ファイバーと銅のインターフェース間のシームレスな変換を提供します.強力な信号再生機能により,厳しい環境条件でも最適な性能を保証し,現代高速ネットワークインフラストラクチャの導入に不可欠なソリューションとなっています.

製品の特徴:

✅先進的な3R信号再生特徴: 再増幅,再形,再タイム (3R) テクノロジーを採用し,信号の完整性を確保し,長距離の送信距離におけるデータ損失を最小限に抑える.

✅透明な低遅延輸送: 非常に低遅延で透明なプロトコル変換を提供し,リアルタイムアプリケーションや高速データネットワークに最適です.

✅ホットプラグ可能なSFP+設計: 簡単にインストールしてリアルタイムモニタリングするための包括的なステータスLEDインジケーターを備えたホットスワップ可能なSFP+モジュールをサポートします.

✅柔軟な波長サポート: ITU-Tが規定するDWDM/CWDM波長と互換性があり,正確なファイバー管理のためのデジタル診断モニタリング (DDM) を備えています.

✅高級ネットワークテスト: 効率的なネットワーク診断と最適化されたデータスループットのために,ループバック機能とジャンボフレーム送信をサポートします.

✅二重 率 の 繊維 の 柔軟性: DIP スイッチは1.25Gから10Gのファイバーデータレート間のシームレスな切り替えを可能にし,汎用的な展開オプションを提供します.

✅多機能メディア変換: 10G OEO 変換機と 1G イーサネット メディア 変換機の両方で動作し,銅から繊維,繊維から繊維への変換をサポートします.

✅頑丈な工業設計: IP40 評価のアルミハウジングは,優れたEMI保護により,厳しい環境でも信頼性の高い動作を保証します.

✅柔軟な設置オプション: 産業用キャビネットやスペースが限られた環境で簡単に展開できるようにDINレールと壁掛けの設置をサポートします.

✅延長温度操作: -40°Cから80°Cの温度範囲で安定した性能を維持し,極端な環境での適用に適しています.

応用シナリオ

• 電気通信の骨組みネットワーク: Provides 10G signal regeneration and wavelength conversion for SDH/SONET STM-64/OC-192 networks in metropolitan area networks (MAN) and wide area networks (WAN) with 3R functionality ensuring signal integrity.

• データセンターの相互接続性: DWDM/CWDM波長を使用したデータセンター間の長距離ファイバー接続を可能にし,ストレージエリアネットワーク (SAN) とサーバーファームのためのジャンボフレームと低レイテンシー送信をサポートします.

• 産業自動化の骨組み: IP40保護と高温 (-40°C~80°C) の操作により,厳しい環境での接続性を備えた製造施設における10G産業イーサネットネットワークを拡張します.

• ファイバーネットワークのモニタリングとテスト: ネットワーク診断と通信室やキャリアインフラストラクチャのパフォーマンスモニタリングのためにループバック機能とDDMサポートを使用します.

• 遠距離送電システム: キャンパスネットワーク,インテリジェントな交通システム,透明なプロトコル変換による公用通信で120kmまでの距離の光信号再生を可能にします.

• ハイブリッド ネットワーク 移行: 1G イーサネット銅と 10G ファイバーネットワーク間の二重速メディアコンバーターとして機能し,シームレスなネットワークアップグレードと異質なネットワーク統合をサポートします.

• モバイルネットワークインフラストラクチャ: 5G フロントハールおよびバックハール接続をサポートし,ホットスワップ可能なSFP+柔軟性と,セルラーネットワークの展開のための正確なタイムシンクロनाइゼーション.

テクニカルインデックス

性能データ	テクニカルインデックス
機器の機能	3R リピーター
送信速度	10G: 8.5Gb/s-11.7Gb/s
議定書	8.5Gファイバーチャンネル SONET OC-192,SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10.31Gbps) OTN OTU-2 (G.709) (10.70Gbps) 255/237 FEC コード付き 10G LAN (11.09Gbps) 10Gファイバーチャンネル (11.32Gbps) 10G POS
インターフェースタイプ	SFP+からSFP+
送信距離	SFP+モジュール:最大80km
最大パケット 配送率	14,880950/S
動作温度	-40°Cから80°C (-40°Fから176°F)
貯蔵温度	-40°Cから85°C (-40°Fから185°F)
相対 の 湿度	5%~95% 凝縮しない
MTBF	>20000時間
E についてthernet メディアコンバータ 仕様
基準	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z,1000BASE-SX/LX IEEE 802.3x フルデュプレックス 流量制御
作業モード	10/100/1000BASE-T から 1000BASE-SX/LX
ポートタイプ	SFPからRJ45
ネットワークケーブル	折りたたみのペア 10BASE-T: 2対のUTP カテゴリー34,5100mまで 100BASE-TX: 2対のUTP 5級,最大100m 1000BASE-T: 4ペア STP Cat 5 最大100m 光ファイバーケーブル 1000BASE-SX: 50/125μmまたは62.5/125μmの多モードファイバーケーブル,最大220/550m/2km. 1000BASE-LX: 9/125μmシングルモードケーブル,長距離10/20/40/80/120km (SFPモジュールによって異なります)
電気・機械
入力電源	12~48VDC,冗長電源 (6ピンの端末ブロック)
電力消費量	最大 8W
保護
電源入力過負荷	自動リセット可能
逆極性	現在
DIP スイッチ
4桁のDIPスイッチ機能	DIP	機能	設定
	SW 1	1.25G/10G	ON - 1.25~8.5G	OFF - 10.3Gまたは 14.025G
	SW 2	予約済み	ON - 予約済み	OFF - 予約済み
	SW 3	予約済み	ON - 予約済み	OFF - 予約済み
	SW 4	予約済み	ON - 予約済み	OFF - 予約済み
LED インジケーター:
PWR	パワー状態
FX1	SFPポート-1
FX2	SFPポート2
ロサンゼルス	TP LINK/ACT
尺寸 (WxDxH)	95 x 70 x 30 mm
体重	0.25キロ
ケース	アルミケース
マウントオプション:	DIN-Rail マウント
規制による承認
ISO9001,CE,RoHS,FCC
EN55022:2010+AC: 2011,Aクラス
EN 61000-3-2:2006+A1: 2009+A2: 2009
EN 61000-3-3:2013
EN55024:2010
IEC 61000-4-2:2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4:2012 (EFT)
IEC 61000-4-5:2014 (急増)
IEC 61000-4-6:2013 (CS)
IEC 61000-4-8:2009 (PFMF)

注文情報

アプリケーションI: 1G/10G OEO変換機 (3Rリピーター)

応用II: ファイバーから銅 1Gbps イーサネット機器はファイバーから銅のメディア変換機として機能する
