製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ISO9001, CE, FCC, RoHS
モデル番号: LNK-EF001シリーズ
支払いと送料の条件
最小注文数量: 1pcs
価格: Negotiated
パッケージの詳細: 標準エクスポートパッケージ
受渡し時間: 5-12加工日
支払条件: T/T、ペイパル
供給の能力: 1000pcs/口
動作温度：: |
-10°C〜50°C |
保管温度: |
-40°C〜80°C |
寸法（WXDXH）：: |
216x140x31mm（wxdxh） |
部分の重量: |
1.25kg |
電源: |
AC90V〜240V；DC –48V；DC +24V |
消費電力: |
≤10W |
動作温度：: |
-10°C〜50°C |
保管温度: |
-40°C〜80°C |
寸法（WXDXH）：: |
216x140x31mm（wxdxh） |
部分の重量: |
1.25kg |
電源: |
AC90V〜240V；DC –48V；DC +24V |
消費電力: |
≤10W |

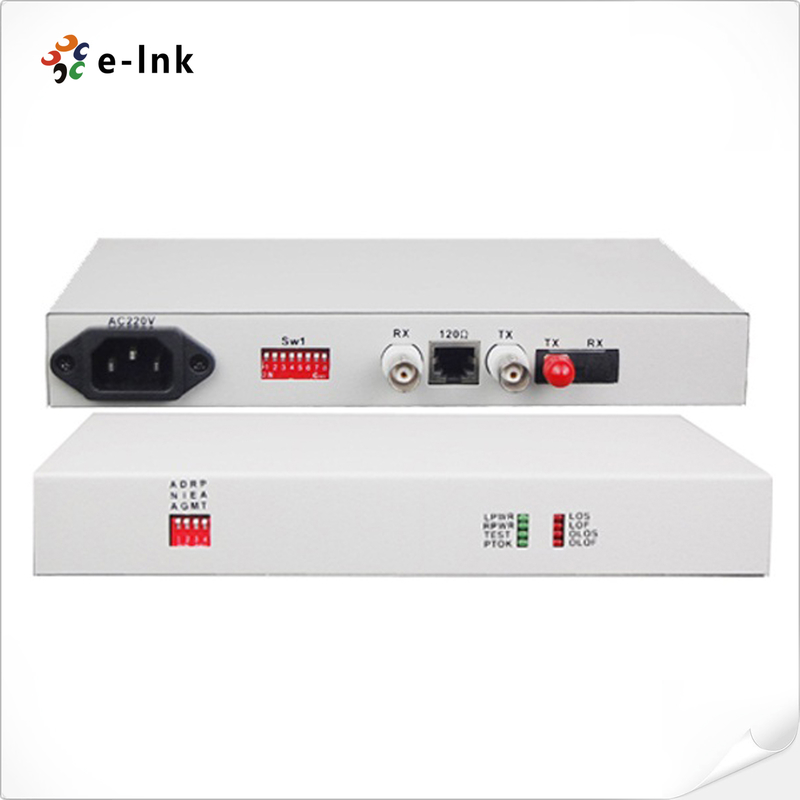

非フレームE1光ファイバーコンバーターの利点
· 自己著作権ICに基づく
· 光信号の損失の原因がデバイスの電源オフまたは伝送ファイバーの断線であるかどうかを検出し、LEDで表示できます
· 2つのインピーダンスを提供：75オーム不平衡および120オーム平衡;
· 厳格なテストと実用的な検証システムの後、プロトコルITU-T V.35、G.703、G.704に完全に準拠しています
· 3つのループバックモードがあります：E1インターフェースループバック（ANA）,V.35インターフェースループバック（DIG）,リモートV.35インターフェースループをコマンドバック（REM）
· 擬似ランダムコードテスト機能があり、簡単に回線を開き、2M BERテスターとして使用できます
· AC 90~240V、DC-48V、DC + 24V、DC電源および極性フリー
非フレームE1光ファイバーコンバーターの概要
このデバイスは、E1から光へのインターフェース変換、レート変換、タイムスロット抽出を実現するために、1つのE1インターフェースと1つの光インターフェースを提供します。非フレームモードの場合、データチャネルレートは2.048Mbpsです。このデバイスには、プロジェクトの立ち上げと日常のメンテナンスを容易にするためのインターセットループテスト機能があります。
非フレームE1光ファイバーコンバーターの技術指標
|
パラメータ |
仕様 |
|
ファイバー |
|
|
マルチモードファイバー |
|
|
ファイバータイプ |
50 / 125um、62.5 / 125um |
|
最大伝送距離 |
2Km 62.5 / 125umシングルモードファイバー、減衰（3dbm / km）波長：820nm |
|
送信電力 |
-12dBm（最小）〜-9dBm（最大） |
|
受信感度 |
-28dBm（最小） |
|
リンクバジェット |
16dBm |
|
シングルモードファイバー |
|
|
ファイバータイプ |
8 / 125um、9 / 125um |
|
最大伝送距離 |
120Km |
|
伝送距離 |
0〜120Km 9 / 125umシングルモードファイバー、減衰（0.35dbm / km） |
|
波length |
1310nm/ 1550nm |
|
送信電力 |
-9dBm（最小）〜-8dBm（最大） |
|
受信感度 |
-27dBm（最小） |
|
リンクバジェット |
18dBm |
|
E1インターフェース |
|
|
インターフェース規格 |
プロトコルG.703に準拠 |
|
インターフェースレート |
n * 64Kbps±50ppm |
|
インターフェースコード |
HDB3 |
|
E1インピーダンス： |
75Ω（不平衡）、120Ω（平衡） |
|
ジッター許容度 |
プロトコルG.742およびG.823に準拠 |
|
許容減衰 |
0〜6dBm |
|
電源 |
|
|
電源 |
AC90V〜240V；DC–48V；DC + 24V |
|
消費電力 |
≤10W |
|
寸法 |
|
|
製品サイズ（WXDXH） |
216X140X31mm |
|
シンプルパッケージ（WXDXH） |
274X193X84mm |
|
個々の重量 |
1.25KG |
|
動作環境 |
|
|
動作温度 |
-10°C〜50°C |
|
動作湿度 |
5％〜95％（結露なし） |
|
保管温度 |
-40°C〜80°C |
|
保管湿度 |
5％〜95％（結露なし） |
非フレームE1光ファイバーコンバーターのアプリケーション
