製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ISO9001, CE, ROHS, FCC
モデル番号: LNK-M3G-SMB1V-20シリーズ
支払いと送料の条件
最小注文数量: 1ペア
価格: $25-369
パッケージの詳細: ファイバー拡張器 標準パッケージ
受渡し時間: 3-5営業日
支払条件: L/C、D/A、D/P、T/T、Western Union、MoneyGram
供給の能力: 10000Pairs/Month
信号規格: |
SD-SDI ((270Mbps),HD-SDI ((1.485Gbps),3G-SDI ((2.97Gbps) |
HD-SDI ジッター: |
<0.2UI (134ps) @100kHz、<1.0UI (673ps) @10Hz |
SFP: |
シンプレックス LC 3,125Gbps ≤120km 送信距離 |
CWDMの波長: |
1270~1610nm,ITU-Tによると20nmグリッド |
保管温度: |
-40℃～+80℃ |
寸法（LXWXH）: |
58 x 21 x 20 mm |
信号規格: |
SD-SDI ((270Mbps),HD-SDI ((1.485Gbps),3G-SDI ((2.97Gbps) |
HD-SDI ジッター: |
<0.2UI (134ps) @100kHz、<1.0UI (673ps) @10Hz |
SFP: |
シンプレックス LC 3,125Gbps ≤120km 送信距離 |
CWDMの波長: |
1270~1610nm,ITU-Tによると20nmグリッド |
保管温度: |
-40℃～+80℃ |
寸法（LXWXH）: |
58 x 21 x 20 mm |

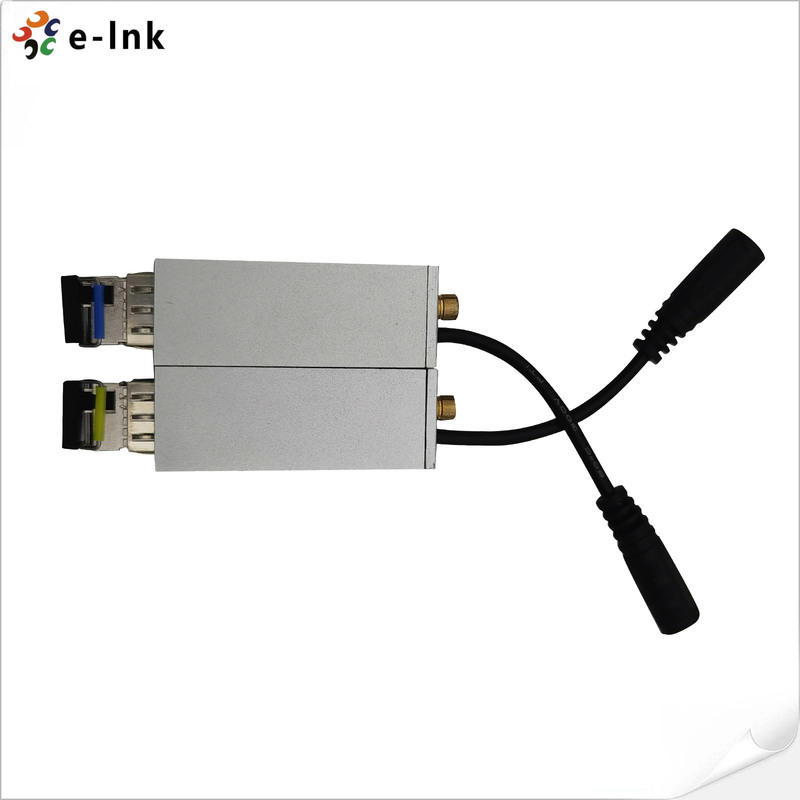

SMB 3G-SDIマイクロエクステンダー 120km 自動感知 CWDM 18Ch SMPTE/DVB-ASI
概要
LNK-M3G-SMB1V-20シリーズは、スペースに制約のある放送およびプロフェッショナルビデオ環境向けに設計された、高度なマイクロサイズの光ファイバー伝送ソリューションです。このコンパクトなエクステンダーは、3G-SDI、HD-SDI、およびSD-SDI高解像度デジタルビデオ信号を、DVB-ASIストリーミング機能とともに、シングルモードまたはマルチモードファイバーインフラストラクチャを介して堅牢に伝送します。
SMPTE 424M、259M、297M、310M、305M（SDTI）を含む包括的な業界標準をサポートしており、このマイクロエクステンダーは、既存の放送機器および制作ワークフローとの完全な互換性を保証します。このシステムは、手動調整を不要にする洗練されたデジタル光ファイバー伝送技術を組み込んでおり、簡素化されたセットアップ手順で真のプラグアンドプレイ操作を可能にします。
電力効率を念頭に置いて設計されており、エクステンダーは単一の5V電源で動作し、消費電力が最適化されているため、ポータブル制作セットアップや省エネ型の設置に最適です。コンパクトなフォームファクターにより、放送トラック、フライパックシステム、物理的なスペースが限られている機器ラックなど、柔軟な展開が可能です。
このマイクロエクステンダーは、電子ニュース収集、ライブイベント制作、およびモバイル放送アプリケーションに特に適しており、信頼性、コンパクトなサイズ、および操作の容易さが不可欠です。堅牢な構造により、要求の厳しい現場条件下でも安定した性能を確保し、サポートされているすべてのビデオフォーマットで放送グレードの信号品質を維持します。
特徴
ハイブリッドSDI環境
| を提供します。 | |
| 政府および防衛通信 | をサポートしています。 |
| モバイルコマンドセンター | 向けの |
| 安全なビデオ伝送 | , |
| ビデオ規格 | を |
| 75Ω | コネクタ |
| SMB | S |
| 技術インデックスSDI入力 | |
| ビデオ規格 | SMPTE424M、SMPTE292M、SMPTE259M、SMPTE297M、SMPTE310M、SMPTE305M（SDTI） |
| 信号規格 | SD-SDI（270Mbps）、HD-SDI（1.485Gbps）、3G-SDI（2.97Gbps） |
| 解像度 | 10ビット信号レベル |
| <380mVp-p | インピーダンス |
| 75Ω | コネクタ |
| SMB | S |
| DI出力 | |
| 信号レベル | 800mVp-p±10% |
| 立ち上がり/立ち下がり時間 | <0.8ns |
| HD-SDIジッター | <0.2UI（134ps）@100kHz、 |
| <1.0UI（673ps）@10Hz | SDIジッター |
| <0.2UI（740ps）@10Hz、0.2UI（740ps）@1kHz | |
| インピーダンス | 75Ω |
| コネクタ | SMB |
| 光インターフェース | |
| SFP | シンプレックスLC、3.125Gbps。 ≤120kmの伝送距離 |
| 標準SM波長 | 1310nm、1550nm |
| CWDM波長 | 1270〜1610nm、ITU-Tに準拠した20nmグリッド |
| 温度範囲 | |
| 0〜70℃ | 電気的 |
| 電源 | 5VDC、1A |
| 消費電力 | <5W |
| LEDインジケーター | FLT |
| ファイバーリンクステータス（送信機） | |
| FLR | ファイバーリンクステータス（受信機） |
| PWR | 電源ステータス |
| 機械的 | 寸法（LxWxH） |
| 58 x 21 x 20 mm | 重量 |
100g/ペア
| ケーシング | アルミニウムケース |
| 取り付けオプション | デスクトップ |
環境
ビデオ
