製品詳細
起源の場所: 中国
ブランド名: E-Link
証明: RoHS,CE
モデル番号: 工業用1-2Ch CANバスから光ファイバー変換器
支払いと送料の条件
最小注文数量: 1個のPC
価格: $5-269
パッケージの詳細: カートンパッケージ
受渡し時間: 3〜12営業日
支払条件: MoneyGram、Western Union、T/T
供給の能力: 1000 PCS/月
波長: |
850/1310nm |
受信機の感度: |
-40dBm～-28dBm |
ファイバータイプ: |
FC/SC/ST (FC デフォルト) |
送信距離: |
20~120Km |
送信力: |
≧-9dBm |
作業温度: |
-40°C〜85°C |
波長: |
850/1310nm |
受信機の感度: |
-40dBm～-28dBm |
ファイバータイプ: |
FC/SC/ST (FC デフォルト) |
送信距離: |
20~120Km |
送信力: |
≧-9dBm |
作業温度: |
-40°C〜85°C |

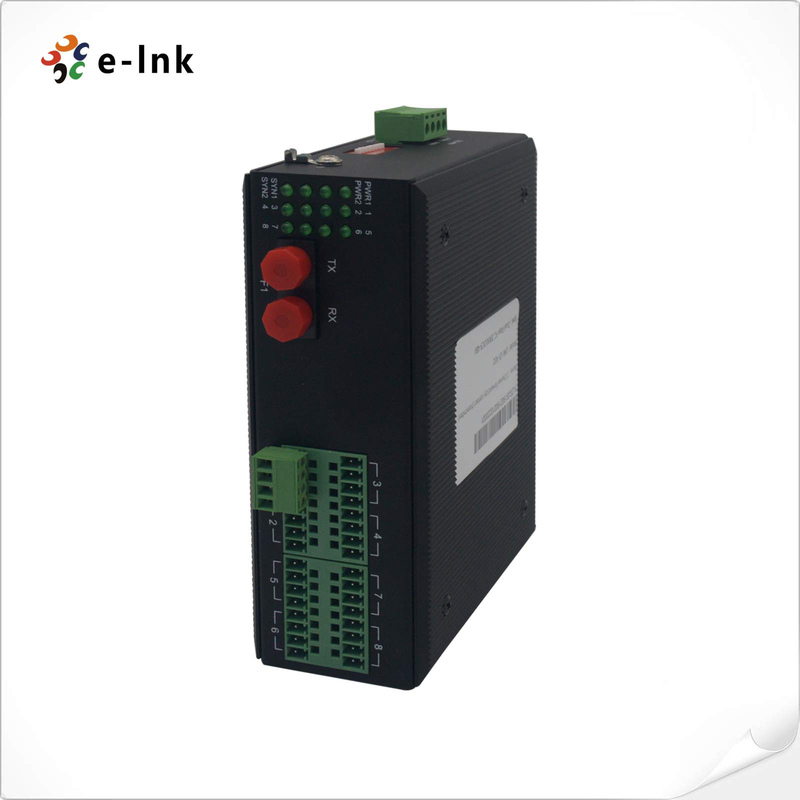

産業用1-2Ch CANバス - 光ファイバーOpティックコンバーター
利点
· 独自の知的財産権に基づく集積回路;
· 1〜2つのCANバスインターフェースと1つの光ポートを提供;
· CANデータは完全に透過的で、ボーレートは自己適応型であり、設定は不要です。
· CANインターフェースの最大ノード数は128、CANインターフェースの最大速度は0〜1Mbps;
· CANインターフェースの速度は、国際CAN1.0およびCAN2.0規格に準拠しています。
· 幅広いAC / DC入力をサポートし、内部絶縁、冗長デュアル電源入力をサポートし、電源は過負荷保護、逆保護をサポートしています。
· 産業レベルIVの電磁両立性の要件を満たしています;
· 超雷保護機能：雷、誘導高電圧、サージなどに対する保護;
· ファンレス放熱により、修理時間を短縮;
· IP40エンクロージャ保護レベルで、過酷な環境のテストに耐えることができます;
· レールまたは壁面取り付け;
· 広温度タイプ：動作温度 -40 ℃ ~ + 85 ℃;
· すべてのモデルは100％ベーキングマシンテストに合格し、保証期間は5年です。
概要w
CAN-光ファイバーコンバーターは、すべての伝送速度（伝送速度）をサポートしています：0〜1Mbps。 CAN光ファイバーコンバーターは、CANバス信号を光信号に変換し、光ファイバーで送信できるため、CANバスの通信距離を延長する効果があります。同時に、光ファイバー通信を使用することで、電磁干渉、グランドリング干渉、雷による損傷の問題が解決されます。データ通信の信頼性、安全性、機密性が大幅に向上し、さまざまな産業用制御、プロセス制御、交通制御の場面で広く使用できます。特に、銀行、電力、電磁干渉環境に特別な要件がある部門やシステムに適しています。
技術指標
|
光ファイバー |
|
|
マルチモードファイバー:50 / 125um、62.5 / 125um |
|
|
最大伝送距離 |
2Km |
|
波長 |
850 / 1310nm |
|
送信電力 |
マルチモード850nm：-18dBm マルチモード1310nm：-25dBm |
|
受信感度 |
-40dBm〜-28dBm |
|
FC / SC / ST（デフォルトではFC） |
|
|
シングルモードファイバー: 9 / 125um |
|
|
伝送距離 |
20〜120Km |
|
波長 |
1310 / 1550nm |
|
送信電力 |
≥-9dBm |
|
受信感度 |
-40dBm〜-28dBm |
|
ファイバータイプ |
FC / SC / ST（デフォルトではFC） |
|
CANバスインターフェース |
|
|
プロトコル |
国際CAN1.0、CAN2.0規格に準拠 |
|
No.ポート |
1 （LNK-FCAN01）または2（LNK-FCAN02） |
|
Rate |
0〜1000Kbps |
|
物理インターフェース |
産業用端子 |
|
CAN信号 |
CAN_H、CAN_L、GND |
|
電源 |
|
|
Power入力 |
AC7V〜50C; DC9-55V |
|
消費電力 |
≤2W |
|
アクセス端子 |
4ピン5.08mmピッチプラグイン端子 |
|
動作環境 |
|
|
動作温度 |
|
|
Storage温度 |
-40°C〜85°C |
|
動作湿度 |
5％〜95％（結露なし） |
|
MTBF |
>100,000時間 |
|
機械的： |
|
|
寸法（WxDxH） |
133mm×120mm×50mm |
|
ケーシング |
|
|
インストール |
35mm DINレール、壁面取り付け |
|
重量 |
0.75KG |
注文情報
|
モデル |
説明 |
|
産業用1Ch CAN-光ファイバーコンバーター |
|
|
LNK-FCAN01 |
産業用1Ch CANバス光ファイバーメディアコンバーター：マルチモード, デュアルファイバー、FC, 2KM |
|
LNK-FCAN01-20 |
産業用1Ch CANバス光ファイバーメディアコンバーター：シングルモード, デュアルファイバー、FC, 20KM |
|
LNK-FCAN01S-20 |
産業用1Ch CANバス光ファイバーメディアコンバーター：シングルモード, シングルファイバー, FC, 20KM |
|
産業用2Ch CAN-光ファイバーコンバーター |
|
|
LNK-FCAN02 |
産業用2Ch CANバス光ファイバーメディアコンバーター：マルチモード, デュアルファイバー、FC, 2KM |
|
LNK-FCAN02-20 |
産業用2Ch CANバス光ファイバーメディアコンバーター：シングルモード, デュアルファイバー、FC, 20KM |
|
LNK-FCAN02S-20 |
産業用2Ch CANバス光ファイバーメディアコンバーター：シングルモード, シングルファイバー, FC, 20KM |
|
注*：デフォルトのFCファイバーコネクタ、SC、STオプション |
|
