製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ISO9001
モデル番号: LNK-M12G-1V1T1Dシリーズ
支払いと送料の条件
最小注文数量: 1個
価格: US$379-US$399
パッケージの詳細: SDI ビデオ エクステンダーの標準カートン包装
受渡し時間: 3～5営業日
支払条件: L/C、T/T、ウェスタンユニオン、マネーグラム、ペイパル
供給の能力: 100個/月
互換性がある: |
DVB-ASI と AES10 (MADI) と互換性 |
入力: |
BNCの1つのx 12G-SDI |
サポートされた解像度: |
HDTV 4K*2K、1080P、1080I、720P |
解像度範囲: |
3840* 2160@60Hz |
データ型: |
RS485を後ろに |
力: |
5-15 VDC |
互換性がある: |
DVB-ASI と AES10 (MADI) と互換性 |
入力: |
BNCの1つのx 12G-SDI |
サポートされた解像度: |
HDTV 4K*2K、1080P、1080I、720P |
解像度範囲: |
3840* 2160@60Hz |
データ型: |
RS485を後ろに |
力: |
5-15 VDC |

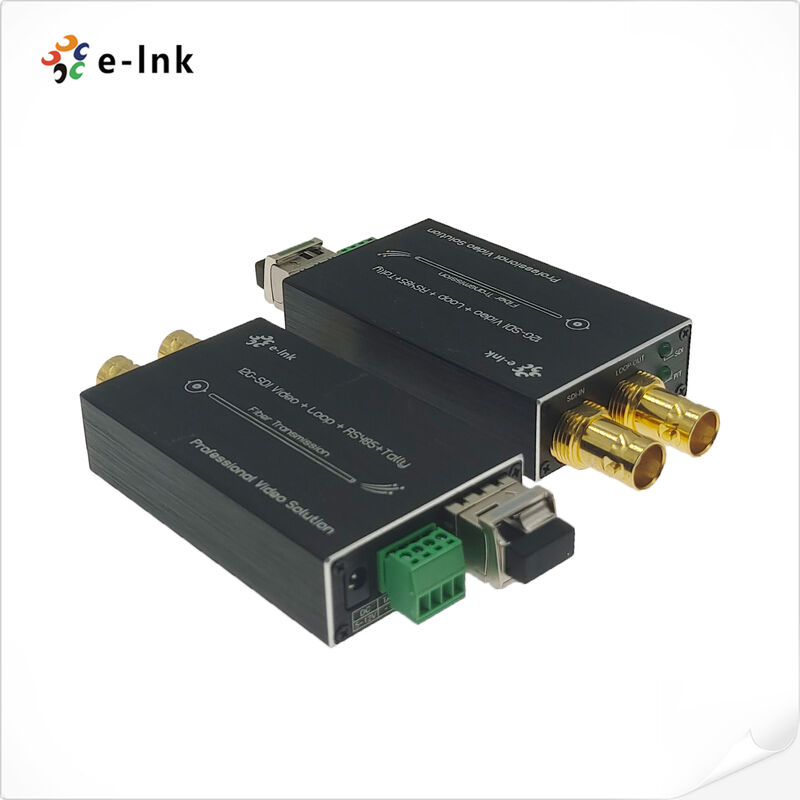

ミニ 12G-SDI ファイバーコンバータ Tally RS485 80km 4K トランスミッション
モデル: LNK-M12G-1V1T1Dシリーズ
製品説明と概要
ミニ 12G-SDI と Tally と RS485 のファイバー変換器は,コンパクトで強力なソリューションです
空間が限られた放送環境での高性能4Kビデオ送信のために
ミニチュア化された光ファイバーシステム 単チャンネル 12G-SDI ビデオを組み込みオーディオと統合
効率化されたファイバーインフラストラクチャを通じて2方向RS485データ通信.
統合された12G-SDIループ出力は,原始状態を維持しながらリアルタイムローカルモニタリングを提供します
通信チェーン全体で信号品質を向上させ,ミッション・クリティカルな状況でも信頼性の高いパフォーマンスを確保する
応用について
このコンパクトコンバーターペアは,超高解像度生産要件のために設計されています
3840×2160@60Hzで4K×2Kの解像度に対応する例外的なビデオ品質を保持し,完全な
1080P,1080I,および720Pフォーマットとの後戻り互換性
強力な機能で 完全な免疫を保証する 先進的な光ファイバー技術
電気磁気干渉と地回路の問題です. 統合された計数チャネルは,正確な計測を可能にします.
RS485 インターフェイスは,カメラの完全なリモコン制御を可能にします.
カメラ,レンズ,その他の放送機器
このスペース効率の良いコンバータは 特に放送用フライパック,モバイル生産ユニット,
ミニチュアデザインにより,リュックスペースが非常に多く
混雑した機器ラック,カメラマント,携帯生産装置の柔軟な展開
光ファイバーの送信は安全で 干渉がなく
遠距離での自由運用により,4Kの外部放送,電子ニュース
重要な放送を統合することで,
このソリューションは,放送や制作チームに
信頼性の高い高性能のトランスミッションオプションで
超高画質の生産を 効率化しながら 越し越し混雑する設備の空間利用を 最適化する
環境に
弾丸 の 特徴
多チャンネル内蔵音声サポート
各12G-SDIチャンネルには,統合されたオーディオ・ビデオ送信のための8つの埋め込みオーディオチャンネルがあります.
インテリジェント・シグナル・インテグリティ・マネジメント
自動ケーブル均衡は,異なるケーブル長度で最適な信号品質を維持する
総合的なビデオ標準互換性
ST-2082-1 (12G),ST-2081-1 (6G),ST-424 (3G),ST-292 (HD) およびST-259 (SD) 規格に適合する
精密時計復元システム
統合されたリロッカーは,サブレートサポートで11.88Gbpsから270MbpsまでのSMPTEレートに同期する
プロのカメラシステム統合
無縫な生産ワークフローのための12G/6G/3G-SDIカメラシステムとの直接互換性
柔軟なトランスミッション距離オプション
様々なアプリケーションの要求に応じた10kmから80kmまでの送信をサポートします
放送制御信号サポート
カメラ制御と状態モニタリングのための統合計数信号と逆向RS485
熱交換可能な操作
絶え間ないシステム保守のために熱交換と熱プラグをサポートします
超高画質の放送品質
4K×2K (3840×2160@60Hz) およびレガシーフォーマットをサポートする完全デジタル未圧縮送信
先進的な光学技術
WDM/CWDM/DWDM技術による優れた光学動的範囲,手動調整を必要としない
技術仕様と指標
|
形式 |
サポート ST-2082-1 ((12G),ST-2081-1 ((6G),ST-424 ((3G),ST-292 ((HD) そしてST-259 ((SD) |
|
互換性がある |
互換性がある と DVB-ASI そして AES10 (マディ) |
|
インプット |
1 x12G-SDI BNC で |
|
生産量 |
1 xLC 光ファイバー |
|
1 x12G-SDI BNCのループアウト |
|
|
支持された解像度 |
HDTV 4K*2K,1080P,1080I,720P |
|
解像度範囲 |
3840*2160@60Hz |
|
インプット キャベルの仕様 |
≤70m@12G SDIベルデン1694A |
|
出力ケーブルの仕様 |
≤70m@12G SDIベルデン1694A |
|
データ型 |
逆数値 |
|
データ型 |
RS485を後ろに |
|
オプティカルトランスミッション帯域幅 |
270MHzほら12GHz |
|
パワー |
5 - 515 VDC |
|
電力消費量 |
2 W (最大) |
|
サイズ (LxWxH) (LxWxH) (LxWxH) |
80 x40 x20 (mm) |
|
保存温度 |
-40歳°C80°C |
|
動作温度 |
-40歳°Cほら85°C |
注文情報
|
モデル |
記述 |
|
LNK-M12G-1V1T1D-20 |
ミニタイプ12G-SDI ファイバーコンバーターへ タリーとRS485を逆方向にそしてループアウト,SMF,LCファイバーコネクタ20KM,送信機と受信機を含む,ペアで使用 |
応用シナリオ
4K超高画質フィールド生産システム
コンパクト放送用フライパック装置
モバイルニュース収集とENG運用
空間が限られたスタジオカメラシステム
ライブ・イベント・マルチカメラ・プロダクションセットアップ
