製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ISO9001
モデル番号: LNK-CWDM-SFP1G-XX20
支払いと送料の条件
最小注文数量: 1個
価格: US$49-US$59
パッケージの詳細: SFP トランシーバー モジュールの標準カートン包装
受渡し時間: 3～5営業日
支払条件: L/C、T/T、ウェスタンユニオン、マネーグラム、ペイパル
供給の能力: 100個/月
データレート: |
1.485 GB/s |
ファイバーの種類: |
SMF |
光学部品: |
DFB/PIN |
コネクタ: |
デュプレックスLC |
重さ: |
0.025kg |
MTBF: |
> 200,000時間 |
データレート: |
1.485 GB/s |
ファイバーの種類: |
SMF |
光学部品: |
DFB/PIN |
コネクタ: |
デュプレックスLC |
重さ: |
0.025kg |
MTBF: |
> 200,000時間 |

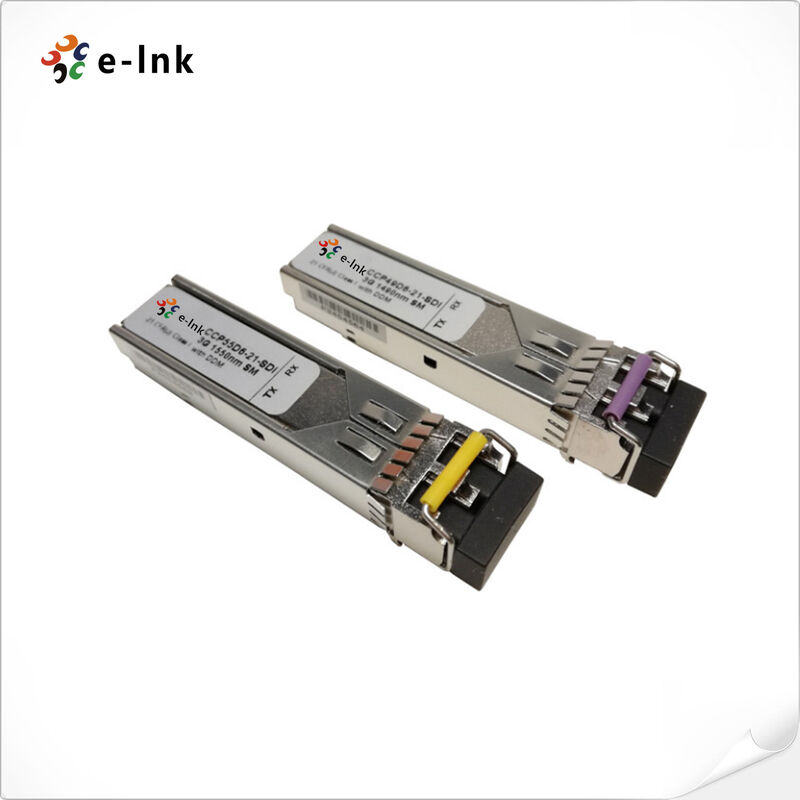

HD-SDI CWDM SFP オプティカルトランシーバー 1270-1610nm 20km MSA対応
モデル: LNK-CWDM-SFP1G-XX20
製品説明と概要
HD-SDI CWDM 1270~1610nm 20km デジタルビデオ SFP オプティカルトランシーバー (MSA) は,信頼性の高い,
プロの放送および監視アプリケーションのための高密度ビデオ送信.
光学トランシーバーは,1270nmから1610nmまでの完全な18波長CWDMスペクトルをサポートし,
既存のシングルモードファイバーインフラストラクチャの効率的な利用.データレート全体で安定した運用のために設計
50Mbpsから1.485Gbpsまで,SDI病理パターンを処理する際に,モジュールは強力な信号の整合性を保証します.
SMPTE 259M,SMPTE 344M,SMPTE 292M に準拠したビデオ信号の一貫したパフォーマンスを保証する.
このデジタルビデオSFPトランシーバーは,20メートルまでの送信距離を達成します.
1.5Gbpsの信号品質を維持しながら,都市やキャンパス全体のビデオに理想的です
ホットプラグ可能なSFPフォームファクターは,幅広い放送と直接的な統合を保証します.
ビデオルーター,拡張機,メディアコンバーターを含む機器.先進的なDFB送信機技術
I2C インターフェイスによるデジタル診断がリアルタイムで
性能監視とシステム管理
この光受信機は,安全運用に認定され,
CWDM 波長分割機能により,帯域幅の大幅な拡張が可能になります.
放送会社に費用対効果の高いソリューションを提供し,
このトランシーバーは,特に高画質監視に適しています.
多チャンネル放送配給システム,遠隔教育ネットワーク,イベント制作の設定
中間距離で信頼性の高い高品質のビデオ伝播が必要である.
弾丸 の 特徴
放送ビデオ規格の遵守
プロのビデオ送信アプリケーションのためのSMPTE 297-2006仕様に完全に適合
高解像度データレートサポート
SD-SDI と HD-SDI 信号の速度が 50 Mbps から 1.485 Gbps まで
オプティマイズされた距離伝送
HD-SDI 速度でシングルモードファイバーで 20kmまで信頼性の高いビデオ送信を提供します.
強力な信号処理能力
SDI と HD-SDI 形式の病理パターンサポートで信号の整合性を維持する
フルスペクトルCWDM波長サポート
18チャネルDFBトランスミッタで,1270nmから1610nmまでの全CWDMスペクトルをカバー
ホットプラグ可能なモジュール式設計
業界標準のSFPフットプリントにより柔軟な設置と保守が可能
普遍的な相互運用性
設備のシームレスな統合のためのSFP MSA仕様に完全に適合する
先進的なシステム診断
リアルタイムでのパフォーマンスモニタリングのために,I2Cインターフェイスでアクセス可能なデジタル診断機能
効率的な電力システム
エネルギー効率の良い動作のための低電力消費の +3.3V 単一の電源
拡張された熱性能
0°Cから+70°Cまでの作業室温度範囲は,安定した環境適応を保証します
環境安全認証
RoHS に準拠し,国際安全基準を満たす鉛のない製造
技術仕様と指標
|
基準: |
INF-8074i SFP (Small Form factor Plug gable) トランシーバー |
|
SFF-8472 トランシーバーのための診断監視インターフェース |
|
|
SMPTE 259M-2008 SDTVデジタル信号/データシリアルデジタルインターフェース (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 Gbps シグナル/データシリアルインターフェース (HD-SDI) |
|
|
SMPTE 344M-2000 540 Mbps シリアルデジタルインターフェース |
|
|
パパrt 番号 |
LNK-CWDM-SFP1G-XX20 |
|
形状因数 |
ビデオ SFPトランシーバー |
|
Dアタ Rate |
1.485 Gb/s |
|
Wアベランス |
1270~1610nm |
|
F についてタイプ iber |
SMF |
|
マックス 距離 |
20km |
|
オーptical コンポーネント |
DFB/PIN |
|
トランスミッター電源 |
-9~-3 dBm |
|
E についてxtinction Ratio |
>9dB |
|
受容器の感受性 |
< -24 dBm |
|
Rエイシーバーオーバーロード |
>-3dBm |
|
コネクタ |
デュプレックス LC |
|
D診断監視 (DDM) |
Sデフォルトとして upport |
|
体重 |
0.025キロ |
|
動作温度 |
0°Cから70°C (32°Fから158°F) |
|
貯蔵温度 |
-40°Cから85°C (-40°Fから185°F) |
|
A についてパプリカーション |
SMPTE 292M (1.485Gb/s) |
|
SMPTE 259M (270/360Mb/s) |
|
|
HD-SDI/SD-SDI ファイバーコンバーター |
|
|
高密度デジタルビデオルーター&スイッチ |
|
|
ブロードキャストカメラ,HDカメラまたはモニターシステム |
|
|
M についてTBF |
>20000時間 |
注文情報
|
モデル |
記述 |
|
LNK-CWDM-SFP1G-2720 |
1.5Gb/s SDI CWDM SFP ビデオオプティカルトランシーバー, 1270nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-2920 |
1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1290nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3120 |
1.5Gb/s SDI CWDM SFP ビデオオプティカルトランシーバー, 1310nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3320 |
1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1330nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3520 |
1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1350nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3720 |
1.5Gb/s SDI CWDM SFP ビデオオプティカルトランシーバー, 1370nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3920 |
1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1390nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4120 |
1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1410nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4320 |
1.5Gb/s SDI CWDM SFP ビデオオプティカルトランシーバー, 1430nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4520 |
1.5Gb/s SDI CWDM SFP ビデオオプティカルトランシーバー, 1450nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4720 |
1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1470nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4920 |
1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1490nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5120 |
1.5Gb/s SDI CWDM SFP ビデオオプティカルトランシーバー, 1510nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5320 |
1.5Gb/s SDI CWDM SFP ビデオオプティカルトランシーバー, 1530nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5520 |
1.5Gb/s SDI CWDM SFP ビデオオプティカルトランシーバー, 1550nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5720 |
1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1570nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5920 |
1.5Gb/s SDI CWDM SFP ビデオオプティカルトランシーバー, 1590nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-6120 |
1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー,1610nm, 20km, LC, DDMI, MSA |
応用シナリオ
高密度放送施設の信号配給
メトロポリタン HD 監視・監視ネットワーク
多校園のビデオ遠隔教育システム
プロフェッショナルイベント制作とライブ放送
CWDMベースのビデオネットワークの容量拡大
