製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ISO9001
モデル番号: LNK-HD3GSDI
支払いと送料の条件
最小注文数量: 1個
価格: US$245-US$319
パッケージの詳細: SDI ビデオ エクステンダーの標準カートン包装
受渡し時間: 3～5営業日
支払条件: L/C、T/T、ウェスタンユニオン、マネーグラム、ペイパル
供給の能力: 100個/月
ビデオ入力/出力インペダンス: |
75Ω |
ビデオ ビット・レート: |
最高3.2Gb/s |
データ型: |
RS485/RS422/RS232/マンチェスター |
頻度/率サポート: |
0~400K bps |
電源アダプター: |
AC 100-240VからDC 5V 2A |
MTBF: |
100000時間以上 |
ビデオ入力/出力インペダンス: |
75Ω |
ビデオ ビット・レート: |
最高3.2Gb/s |
データ型: |
RS485/RS422/RS232/マンチェスター |
頻度/率サポート: |
0~400K bps |
電源アダプター: |
AC 100-240VからDC 5V 2A |
MTBF: |
100000時間以上 |

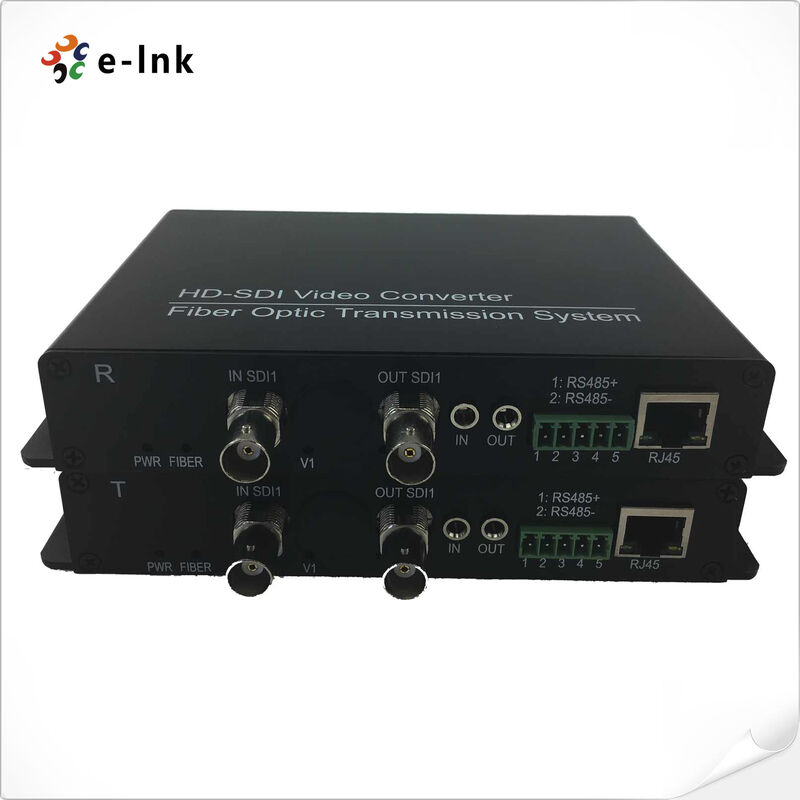

SDI ファイバーコンバーター (RS485 RS422 RS232 イーサネット CWDM 3.2Gbps 付き)
モデル：LNK-HD3GSDI
製品の説明と概要
SD/HD/3G-SDI + RS485/RS422/RS232 データ + 10/100M Ethernet over Fiber Converter は、
要求の厳しいプロフェッショナル環境向けの包括的なマルチ信号伝送ソリューション。活用する
高度なオールデジタル光ファイバー伝送技術を採用したこのデバイスは、高信頼性の伝送を保証します。
エンベデッドオーディオとタイムコードを含む非圧縮 SDI ビデオ信号と、重要なコントロールや
単一の光ファイバー上のデータ チャネル。このコンバーターは、歪みのない長距離伝送に優れています。
放送品質の明瞭さと安定性を維持しながらビデオを送信できるため、理想的なバックボーンとなります。
複雑でミッションクリティカルなビデオおよびデータ ネットワーク向け。
操作の透明性と使いやすさを考慮して設計されたコンバータは、直感的な LED ステータスを備えています。
インジケーターにより、電力、ファイバーリンクの完全性、信号アクティビティを即座に視覚的に監視できます。その
RS485、RS422、RS232 シリアル データ プロトコルの統合サポートによって柔軟性が強化され、
制御コマンド、センサーデータ、スイッチステータス情報の双方向送信が可能になります。これ、
標準の 10/100M イーサネット ポートと組み合わせることで、シームレスなネットワーク統合とリモート接続が可能になります。
管理を強化し、ユーザーが多様で進化するアプリケーションに合わせてシステムをカスタマイズできるようにします。
パフォーマンスを損なうことなく要件を満たします。
この多用途コンバータは、幅広い産業用および商業用アプリケーションに対応できるように設計されています。
主な導入には、交通監視のためのインテリジェント交通システム、拡張的なセキュリティが含まれます
監視ネットワーク、発電などの分野における堅牢な産業監視、
化学処理、石油とガス。さらに、放送アプリケーションにも最適です。
テレビ番組の送信やスタジアムでのライブイベントの制作、軍事境界線など
セキュリティと施設の監視。ビデオ、データ、制御信号を信頼性の高い単一の信号に統合することにより、
このコンバータは、インフラストラクチャを簡素化し、コストを削減し、必要な高い信頼性を実現します。
最も困難な環境での 24 時間 365 日の運用に対応します。
主な機能の箇条書き
デュアル波長および完全な CWDM スペクトルのサポート
1310nm、1550nm、およびその他の 16 の ITU-T G.694.2 準拠の CWDM 波長で動作し、多用途のファイバー展開を実現します。
高度なシグナルインテグリティ管理
最大 3.2 Gb/s のすべてのデータ レートに対応する自動ケーブル イコライゼーションにより、長距離でも最適なパフォーマンスを保証します。
総合的な状態監視
電源、ファイバーリンク、データアクティビティステータスをリアルタイムで監視するための多機能 LED インジケーター。
信号再生とクロックリカバリ
内蔵のビデオ信号再生と SMPTE 292M (2.9 Gb/s) 準拠のクロックリカバリにより、本来の信号品質を実現します。
ホットプラグ対応 SFP の柔軟性
ホットプラグ可能な SFP トランシーバーをサポートしており、メンテナンスが容易で、ネットワークを柔軟にアップグレードできます。
高速マルチフォーマットビデオトランスポート
プラグアンドプレイ操作により、SD-SDI、HD-SDI、および 3G-SDI ビデオ形式を 1 本のファイバーで最大 3.2 Gb/s で送信できます。
広範なグローバルビデオフォーマット互換性
625/25 PAL、525/29.97 NTSC、720p50/59.94、1080p/i などの幅広いビデオ規格をさまざまなフレーム レートでサポートします。
技術仕様と索引
|
ファイバーインターフェース |
シンプレックスLC |
|
伝送距離 |
550m～120キロ(SFPトランシーバーに依存) |
|
波長 |
1310nm/1550nm(SFPトランシーバーに依存する) |
ビデオ
|
ビデオインターフェース |
BNC |
|
ビデオ入力/出力あなたt インピーダンス |
75Ω |
|
ビデオ入出力電圧 |
標準:1Vpp、最小0.5Vpp、最大1.5Vpp |
|
ビデオビットレート |
最大3.2Gb/秒 |
|
微分ゲイン (10%～90% APL) |
<1% |
|
ビデオSDI規格
|
270Mbps(SD-SDI)、1.485Gbps/M(HD-SDI) SMPTE425M3Gb/sマッピング(3G-SDI) SMPTE424M 3Gb/sシリアルインターフェース(3G-SDI) |
データ
|
物理インターフェース |
工業規格のネジ端子 |
|
データ型 |
RS485/RS422/RS232/マンチェスター |
|
周波数/レートのサポート |
0~400K bps |
イーサネット
|
ポート |
10/100 Base-T、RJ-45 コネクタ |
|
仕事モード |
全二重/半二重 |
|
データレート |
10 Mbps および 100 Mbps イーサネット (自動適応) |
電源
|
電源アダプター |
AC 100-240V ～ DC 5V 2A |
|
消費電力 |
<3W |
|
D次元 サイズ |
166*28*105MM |
|
配送重量 |
1.1KG/ペア |
|
(外部電源アダプターとパッケージボックスを含む) |
|
環境
|
働く T温度 |
-40℃～ +80℃ |
|
ストレージ温度 |
-40℃～ +85℃ |
|
働く 湿度 |
0~95% |
|
MTBF |
≧100000時間 |
アプリケーションシナリオ
産業オートメーションのビデオ監視および制御システム
放送スタジオのマルチ信号リモート伝送
交通交通管理および監視ネットワーク
エネルギー部門の施設セキュリティおよび監視システム
野外ライブイベントの制作および信号配信
