製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ISO9001
モデル番号: LNK-MHDシリーズ
支払いと送料の条件
最小注文数量: 1個
価格: US$29-US$39
パッケージの詳細: SDI ビデオ エクステンダーの標準カートン包装
受渡し時間: 3～5営業日
支払条件: L/C、T/T、ウェスタンユニオン、マネーグラム、ペイパル
供給の能力: 100個/月
伝送距離: |
550m～20Km |
ビデオ入力/出力インペダンス: |
75Ω |
ビデオ ビット・レート: |
最大1.48Gb/s |
電源アダプター: |
5V DC、Type-Cインターフェイス |
P/T: |
電源 |
MTBF: |
100000時間以上 |
伝送距離: |
550m～20Km |
ビデオ入力/出力インペダンス: |
75Ω |
ビデオ ビット・レート: |
最大1.48Gb/s |
電源アダプター: |
5V DC、Type-Cインターフェイス |
P/T: |
電源 |
MTBF: |
100000時間以上 |

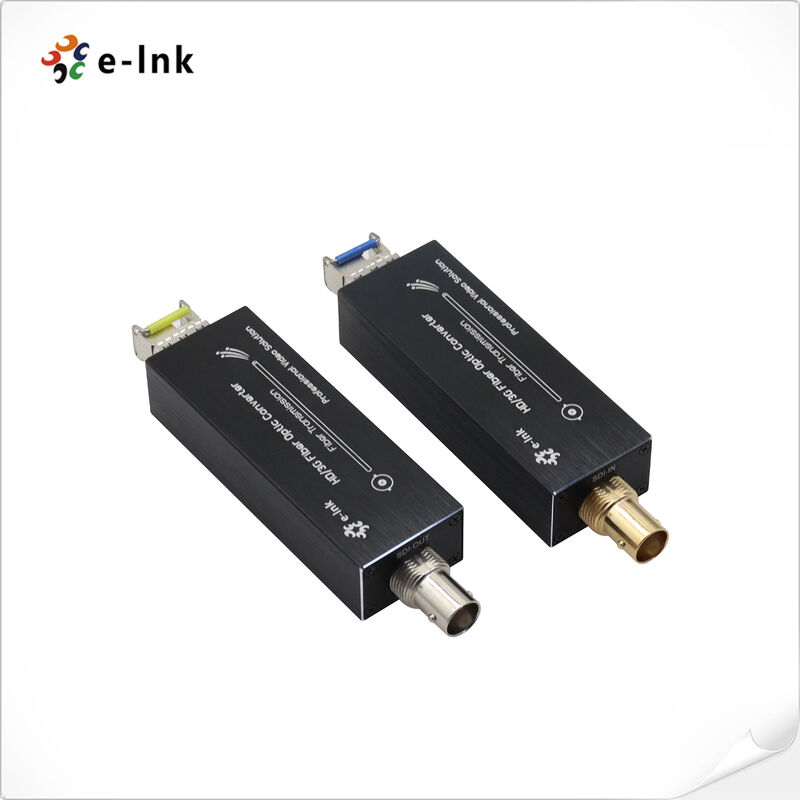

ミニ HD-SDI ファイバー エクステンダー 80km トランスミッション オーディオ インベテッド 産業用温度
モデル: LNK-MHDシリーズ
製品説明と概要
高度な電波を拡張するためのコンパクトで効率的なソリューションです
プロフェッショナルおよび商用アプリケーションにおけるビデオ信号の定義
発信機と受信機ペア,特にHD-SDIの1つのチャンネルを変換し送信するように設計されている
ミニチュアな形状因子と低電力設計により
レイク搭載のカメラエンコーダーを含む幅広いホスト機器にシームレスに統合できる
スペースが限られている設備にとって理想的な選択肢です.
デジタルファイバー・オプティック・トランスミッション技術を使って この拡張装置は
電磁気干渉,信号の問題を完全に排除しながら,圧縮されていないビデオ品質
プラグアンドプレイのセットアップは,電源が電源を回転させ,電源を回転させ,
ソフトウェアの構成を必要とせず,重要なビデオリンクの迅速な展開と信頼性の高い運用を可能にします.
安定した性能をサポートする 安定した設計
信号の整合性 24時間/24時間の運用要件
リモート接続のためにセキュリティと監視業界で広く採用されています
高画質カメラを中央監視局に長距離で配送する.
スタジオから放送者へのリンク,外部放送フィード,および貢献ネットワークのための環境.
遠隔学習システム,企業AVネットワーク,デジタルサイネージの導入など
信頼性のある高品質のHDビデオ送信が不可欠です
このミニ HD-SDI ファイバー エクステンダーは
ビデオインフラストラクチャの拡大とアップグレード
弾丸 の 特徴
マルチチャネルオーディオ統合
ビデオストリームごとに8つの埋め込みオーディオチャンネルをサポートし,同期オーディオビデオ配信を可能にします.
インテリジェント信号最適化
自動ケーブル均衡は,様々なケーブル長さや条件において信号の整合性を維持します.
精密信号復元
270 Mbps から 1.48 Gbps までのデータレートの自動リクロッキングは,安定した HD-SDI 再生を保証します.
プロのカメラ互換性
業界標準のHD-SDIカメラと生産システムとの直接プラグアンドプレイ互換性
延長された長距離送信
シングルモードの光ファイバーケーブルで 80kmまでの信頼性の高いビデオ送信能力
堅牢な接続と保守
柔軟な設置とゼロダウンタイムのサービスのためのホットスワップとホットプラグサポートの端末ブロック電源入力
放送 グレード の ビデオ 信頼性
完全デジタル非圧縮技術で 損失のない 放送レベルのビデオ品質を保証します
高性能 オプティカル デザイン
優良な光学動力範囲で,手動調整を必要としない.
先進的なマルチプレックスサポート
効率的な帯域幅利用のためにWDM,CWDM,およびDWDM光ファイバー技術と互換性がある.
産業環境の強度
-20°Cから+70°Cまでの超広い動作温度範囲は,多様な厳しい条件でも信頼性を保証します.
技術仕様と指標
|
ファイバー・オプティカル・インターフェース |
|
|
ファイバーインターフェース |
Sインプレックス LC |
|
送信距離 |
550mから20km |
|
波長 |
1310nm/1550nm |
|
ビデオ |
|
|
ビデオインターフェース |
BNC |
|
ビデオ 入力/出力インペダンス |
75Ω |
|
ビデオ入力/出力電圧 |
典型的な:1Vpp 最低0.5Vpp 最大1.5Vpp |
|
ビデオビットレート |
最大1.48Gb/s |
|
利回り (10%)ほら90% APL) |
<1% |
|
SDI フォーマットサポート |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59. オーケストラがやってる94 |
|
|
1080i 23/24/30/50/5994 |
|
|
ビデオ SDI 標準 |
270Mbps (SD-SDI) |
|
1.485Gbps (HD-SDI) |
|
|
電気 |
|
|
電源アダプタ |
5V DCタイプCインターフェース |
|
電力消費量 |
3W |
|
LED インジケーター |
|
|
SDI |
SDI ビデオ |
|
P/T |
電源 |
|
メカニカル |
|
|
尺寸 (LxWxH) |
79 x27 x18 mm |
|
W八 |
0.5kg/ペア |
|
ケース |
アルミケース |
|
マウントオプション |
デスクトップ |
|
環境問題 |
|
|
作業温度 |
-20°C+70°C |
|
貯蔵温度 |
-40歳°C+80°C |
|
動作湿度 |
5%~90% 凝縮しない |
|
保存 湿度 |
5% ~ 90% 凝縮しない |
|
MTBF |
≥100000時間 |
注文情報
|
モデル |
記述 |
|
LNK-MHD-MM |
ミニ HD-SDI ファイバー変換器,MMF,LCファイバーコネクタ 500m,送信機と受信機を含む,ペアで使用 |
|
LNK-MHD-20 |
ミニ HD-SDI ファイバーコンバーター,SMF,LCファイバーコネクタ 20KM,送信機と受信機を含む,ペアで使用 |
応用シナリオ
遠隔HD監視カメラの送信システム
コンパクトな放送スタジオとフライパック統合
ライブイベントの長距離ビデオ貢献
産業施設の監視と視覚制御
高画質デジタルサイネージネットワークの配送
