製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ISO9001
モデル番号: LNK-3GSDI-4V1DTシリーズ
支払いと送料の条件
最小注文数量: 1個
価格: US$545-US$789
パッケージの詳細: 産業用ファイバーメディアコンバーターの標準カートン包装
受渡し時間: 3～5営業日
支払条件: L/C、T/T、ウェスタンユニオン、マネーグラム、ペイパル
供給の能力: 100個/月
コネクタ: |
BNC |
反射喪失:: |
> 15dB |
信号レベル:: |
800mvの公称 |
昇降時間:: |
200ps表示 |
反射喪失:: |
> 15dB |
コネクタ：: |
工業規格のネジ端子 |
コネクタ: |
BNC |
反射喪失:: |
> 15dB |
信号レベル:: |
800mvの公称 |
昇降時間:: |
200ps表示 |
反射喪失:: |
> 15dB |
コネクタ：: |
工業規格のネジ端子 |

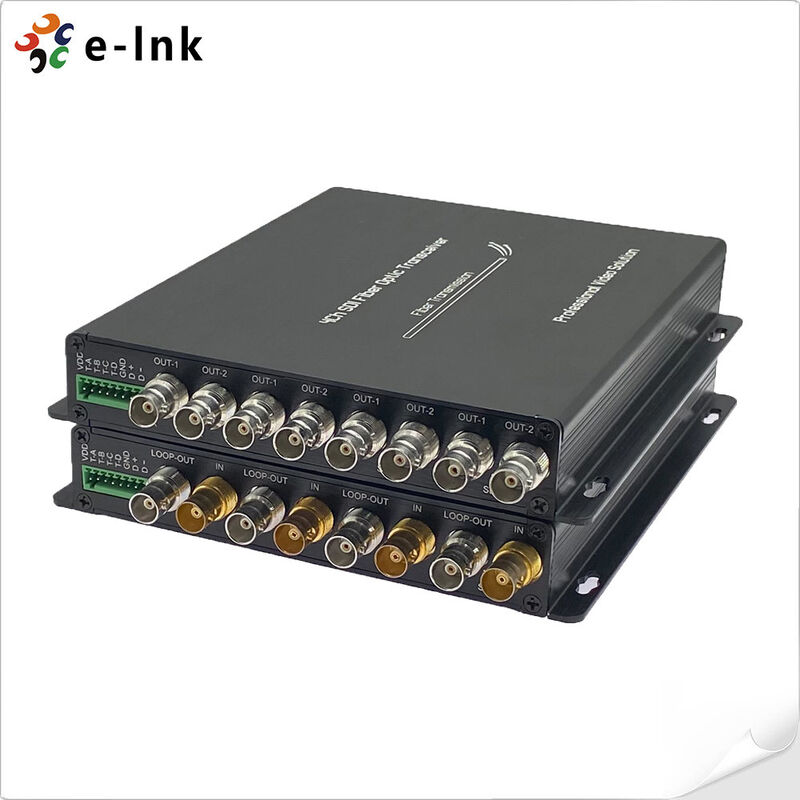

4チャネル3G-SDIファイバーコンバータ RS485 20km放送
モードl: LNK-3GSDI-4V1DTシリーズ
製品説明と概要
RS485とTallyの4チャネル3G-SDIファイバーコンバーターは高密度で統合されたソリューションを提供します
この先進的なシステムは4つの独立系通信システムを統合しています.
3G-SDI高画質ビデオのチャンネル,4つの計数信号チャンネルと2方向RS485データ
一つの光ファイバーへの経路です.マッチング送信機と受信機ペアは維持するように設計されています
圧縮されていない放送レベルの送信技術を使用して,未破解の1080pビデオ品質を保証します
最も厳しい生産環境では 発電損失をゼロにします
このコンバーターは,高度な光ファイバーマルチプレックス技術を利用し,インフラを大幅に簡素化します.
ケーブルの複雑さを削減し,同時に各ビデオチャンネルに専用のループ通りの出力を提供することで
RS485インターフェイスは,カメラ,ロボット,およびコンピュータの信頼性の高いリモコン制御を可能にする.
多チャンネル計数システムは 明確な視覚通信を保証します
制御室とカメラ操作者の間にある.この包括的なシグナル統合により,システムは
空間,信頼性,信号の透明性のあるライブ放送,スポーツ制作,スタジオアプリケーションに最適です
重要なのです
この堅牢な変換器は,放送業界のために特別に設計され,外放送で広く使用されています
(OB) 車両,生産制御室,そしてスタジオと送信機のリンク.
重要な制御と通信信号を 1 つのファイバー上で供給する
電気磁気干渉と信号に対する免疫を提供することで
このソリューションは,放送業者に信頼性と将来性のある方法を提供します.
ビデオ品質と運用管理の最高水準を維持しながら 生産能力を高めます
弾丸 の 特徴
多チャンネルHDビデオトランスポート
3G/HD-SDIビデオの4つの独立したチャンネルを 1つの光ファイバーで送信する.
インテリジェント・シグナル・インテグリティ保証
自動ケーブル均衡は,接続されたすべてのリンクで最適な信号品質を維持します.
精度多速信号復元
270 Mbps から 3 Gbps のデータ 速度の自動 リクロッキングは,安定した信号再生を保証します.
プロフェッショナルな生産統合
3G/HD-SDIカメラと直接互換性があり,モニタリング用の4チャネルループスルー出力を含む.
柔軟なトランスミッション距離
20kmまでの送信をサポートし,さまざまなアプリケーションニーズに合わせてオプションの距離が利用できます.
多チャンネル計数システム
4チャネルを統合した計数信号で ライブ制作環境での 明確な視覚通信を可能にします
放送級のビデオ品質
完全なデジタル非圧縮技術で スタジオレベルの 無損のビデオ送信を可能にします
総合的な制御と通信
デバイス制御のための1チャネルバックドアRS485をサポートし,4チャネルタリー機能もサポートしています.
安定した環境性能
-10°Cから+55°Cまでの作業温度範囲内で信頼性の高い動作
技術仕様と指標
|
SDI 入力 |
SMPTE 424M,SMPTE 292M,SMPTE 259M,DVB-ASI,DVB-SSIおよびテレコム/データコム |
|
270Mbit/s - 1.48Gbit/s ほら 3Gbit/s |
|
|
入力番号: 4 |
|
|
反射損失: >15DB |
|
|
均衡: 0-150m @3Gbit/s |
|
|
コネクタ:BNC |
|
|
光学 |
チャンネル: 1 |
|
タイプ:単モード |
|
|
送信距離: 20km (他の距離 選択可能) |
|
|
反射損失: > 15dB |
|
|
抑制: < 0.2UI |
|
|
コネクタ:F についてC/UPC (SC)L についてC についてST 選択可能) |
|
|
SDI出力 |
出力番号:4 |
|
シグナルレベル: 800mV |
|
|
昇降時間:200ps表示 |
|
|
オーバーショット:<10%の振幅 |
|
|
反射損失: >15dB |
|
|
抑制: < 0.2UI |
|
|
コンネクタ: 75Ω BNC |
|
|
データ |
1ChRS-485 (full/half duplex) とNRZ,RZI,マンチェスターをサポートする |
|
RS485では最大57,600bps |
|
|
接続器:工業標準の螺旋端末 |
|
|
4ch 合計:A,B,C,D |
|
|
パワーと環境表示 |
動作温度: -10°C+55°C |
|
電源入力: 1A@12VDC |
|
|
EMI/RFI: FCC第15部分A級,EUEMC規格を満たす |
|
|
障害のない平均時間: >100000時間 |
|
|
SDI ビデオ フォーマット サポート |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p5994; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59 試聴する94; |
注文情報
|
LNKはHDSDI-4V1D4T |
4- HD-SDI ビデオ ループ出力 +1Ch 後ろへRS485 + 4Ch計数SM 20km,FC1つの送信機と1つの受信機を含む. |
|
LNK-3GSDI-4V1D4T |
4- 3G SDI ビデオ ループ出力で+ 後ろへRS485 + 4Ch計数SM 20km,FC1つの送信機と1つの受信機を含む. |
応用シナリオ
多カメラの生放送スタジオ制作システム
外部放送バンと移動生産ユニットの設置
スポーツイベントのマルチフィードビデオ送信と制御
プロのテレビスタジオカメラと計数ネットワーク
カメラ制御システムとリモート生産
