製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ISO9001, CE, FCC Part 15 Class A, RoHS
モデル番号: LNK-AIMC103GMP90-SFP
支払いと送料の条件
最小注文数量: 1個
価格: $62-77
パッケージの詳細: パッケージ
受渡し時間: 10～15営業日
支払条件: L/C、T/T、ウェスタンユニオン
供給の能力: 10000個/月
PoE 予算: |
最大 90 ワットの PoE 予算 (9 ～ 54VDC) |
入力電力: |
DC9～54V 4ピン端子台 |
寸法（幅×奥行き×高さ）: |
98×67×46mm |
重さ: |
300g |
ケーシング: |
アルミケース |
取り付けオプション: |
ディンレール |
PoEを再起動します: |
サポート |
スケジュールされたリセット: |
サポート |
ポート PoE のスケジュールされた再起動: |
サポート |
標準: |
IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W、at: 30W、bt type3: 60W、bt type4: 95W) |
PoE 予算: |
最大 90 ワットの PoE 予算 (9 ～ 54VDC) |
入力電力: |
DC9～54V 4ピン端子台 |
寸法（幅×奥行き×高さ）: |
98×67×46mm |
重さ: |
300g |
ケーシング: |
アルミケース |
取り付けオプション: |
ディンレール |
PoEを再起動します: |
サポート |
スケジュールされたリセット: |
サポート |
ポート PoE のスケジュールされた再起動: |
サポート |
標準: |
IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W、at: 30W、bt type3: 60W、bt type4: 95W) |

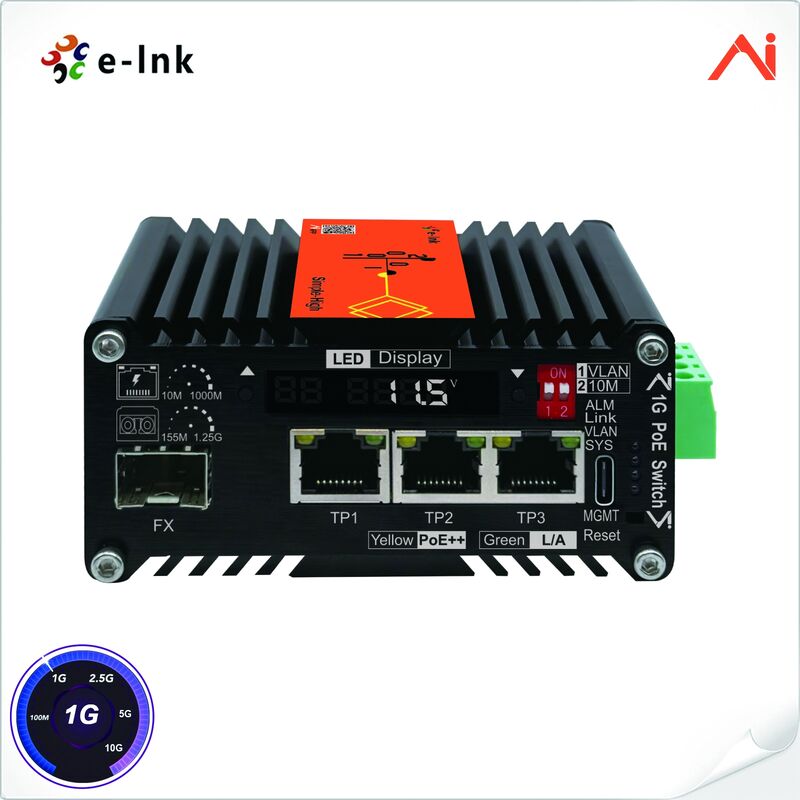

ミニ産業用AIスマートマネージドPoE++イーサネットスイッチ概要
LNK-AIMC103GMP90は、E-linkが独立開発したコンパクトなAIスマートマネージド産業用PoE++スイッチです。各ユニットには、3つの「10/100/1000Base-T RJ45 PoE++ポートと1つの「100/1000BASE-X SFPファイバーポートが装備されており、ソーラー電源アプリケーション用に特別に最適化された内蔵電圧ブースト回路が統合されています。電圧データカバー：電圧、
電流
、温度+イーサネットポートの状態、SFPポートの動作状態、PoEの状態、および光パワー、波長、伝送距離、リンク速度、モジュール温度などの詳細なSFP DDMパラメータ。+ デバイス機能：ファイバーポートアラーム、スケジュールされたシステムリセット、PoEスケジュール再起動、VLANアイソレーション、10M 250m伝送サポート。冗長モードは自動回復機能をサポートします。パケットの宛先ポートがリンクダウンした場合、パケットをバックアップペアの別のポートに転送します。+ デュアル冗長電源を搭載し、イーサネットを24時間365日安定稼働させます。
アプリケーションシナリオ：
インテリジェント製造と自動化：データ伝送とマルチデバイス相互接続
電力と新エネルギー：監視通信とクラスターネットワーキング。鉄道交通とトンネル工学：リアルタイムビデオ監視と信号伝送。石油、ガス、鉱業現場：安定した通信スマートシティと新インフラ展開
さらに、この製品は、自動運転、ヒューマノイドロボット、AIコンピューティング、冶金、化学工学、屋外研究基地局、フィールド気象監視などの分野で使用できます。
ミニ産業用AIスマートマネージドPoE++イーサネットスイッチの特徴
►
E-linkによる自社開発のインテリジェント管理システム、AndroidモバイルAPPおよびPC Web UIをサポート
►
ワンクリックLEDスクリーンディスプレイ「リアルタイムデータダッシュボード：システム電流、電圧、内部温度、SFP送受信光パワー、イーサネット＆ファイバーポートリンク速度など
►
豊富なAPP＆Web管理機能：完全なデバイス状態のための直感的なグラフィカルダッシュボード。完全なSFP情報とDDM診断データ。カスタマイズ可能な光パワーアラームしきい値。ユーザー定義のスケジュールポート/デバイス再起動►
内蔵「電圧ブースト回路」を備えた広範な「9～54VDC」電源入力、「・12V入力→60W PoE出力」「・24V入力→120W PoE出力」「・48V入力→240W PoE出力」
PC (MacOS, Windows対応) 「IEEE 802.3af/at/bt PoE++」PSE規格に準拠、Starlink Gen 2 / Gen 3互換性のためのカスタマイズ可能なバージョン
PC (MacOS, Windows対応) 1 X 「100/1000BASE-X SFP」ファイバーアップリンクポート►
PC (MacOS, Windows対応)►
PC (MacOS, Windows対応)► 広い動作温度：-40℃～+75℃（-40°F～167°F）ミニ産業用AIスマートマネージドPoE++イーサネットスイッチ技術インデックス産業用AIスマートマネージドPoE++
ソーラーシステム用電圧ブースター付きスイッチ
アクセスモード100/1000BASE-X SFPから「3x」10/100/1000BASE-T RJ45 PSE「IEEE802.3af/at/bt」
イーサネット規格準拠 IEEE 802.3 イーサネット
PC (MacOS, Windows対応)IEEE 802.3ab ギガビットイーサネットIEEE 802.3x 全二重フロー制御IEEE 802.3az エネルギー効率イーサネット（EEE）
ストア＆フォワードLEDインジケータ 14,880pps (10Mbps)
1,488,000pps (1000Mbps)パケットバッファメモリ1 Mbit
PC (MacOS, Windows対応)9K バイトスイッチング容量10Gbps/ノンブロッキング
PC (MacOS, Windows対応)MacOSブラウザ：
Microsoft Edge 89+ (リリース日: 2021-03-04以降)
|
Microsoft Edge 89+ (リリース日: 2021-03-04以降) |
Google Chrome 89+ (リリース日: 2021-03-02以降)Opera 75+ (リリース日: 2021-03-24以降)モバイルアプリ(Android対応、iOS非対応) |
|
|
すべてのAndroid携帯電話およびAndroidタブレットに対応 |
||
|
モバイルiPhone APP(iOS) |
iPhoneまたはiPadには対応していません |
|
|
AIスマートマネージド機能 |
||
|
サービスボードの状態 |
||
|
温度 |
||
|
電圧 |
||
|
電流 |
RJ45ポートの状態 |
|
|
リンク状態 |
レート |
|
|
VLAN |
||
|
PSE供給電圧 |
||
|
PSE消費電力 |
電源ピン割り当て |
|
|
SFPポートの状態 |
リンク状態 |
|
|
PN/SN |
TXパワー |
|
|
RXパワー |
||
|
すべてのDDM情報 |
10M ファイバーポートアラーム サポート |
|
|
DIP2 |
10M ファイバーポートアラーム サポート |
|
|
スケジュールリセット サポートPoE電源スケジュール |
||
|
サポート |
インターフェース「ポート」 |
|
|
イーサネットポート |
3 |
|
|
-ポート 10/100/1000BASE-T イーサネット RJ45 インターフェース 自動ネゴシエーション、自動MDI/MDI-X「3」-ポート 10/100/1000BASE-T IEEE802.3af/at/bt対応 |
||
|
ケーブル：Cat 5e以上；「距離：1000Mデータレートで≤100メートル、10Mデータレートで≤250メートル |
SFPポート |
|
|
1ポート「100/1000BASE-X SFP」 |
||
|
(100BASE-Xおよび1000BASE-Xおよびトランシーバーとの下位互換性) (自動検出) |
||
|
ケーブル： |
電源ピン割り当て |
|
|
シングルモード：9/125umファイバーオプティックケーブル、距離：20/40/80/100/120/160/200km |
||
|
48V |
||
|
標準 |
||
|
IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W, at: 30W, bt type3: 60W, bt type4: 95W) |
||
|
赤色のLED消灯：受信光パワーは正常です |
||
|
最大90ワット。 |
電源ピン割り当て |
|
|||
|
エンドスパン+ミドスパン：1/2(+), 3/6(-); 4/5(+),7/8(-) |
|||||
|
PoEバジェット |
|||||
|
最大90ワットのPoEバジェット（9-54VDC） |
|||||
|
PoE電源タイプ |
|||||
|
IEEE 802.3af/at/bt |
(パッシブPoEが必要な場合はカスタマーサービスにお問い合わせください) |
48V |
|
||
|
モードAおよびモードBと互換性があります。 |
電圧ブースター |
||||
|
DC 9-12V入力 |
PoE 48V出力、「最大120W |
|
|||
|
DC 19-24V入力 |
PoE 48V出力、「最大120W |
|
|||
|
DC 24-36V入力 |
PoE 48V出力、「最大120W |
|
|||
|
DC 48-54V入力98 x 67 x 46 mm電気および機械 |
|||||
|
入力電力 |
消費電力 |
||||
|
98 x 67 x 46 mm重量 |
|||||
|
300g 筐体アルミニウムケース |
|||||
|
取り付けオプション |
DINレールLEDインジケータ SYS |
||||
|
緑色のLED点滅：正常に動作中 VLAN 緑色のLED常時点灯：「VLAN」オン |
|||||
|
緑色のLED「消灯」：「VLAN」オフ |
|||||
|
リンク |
緑色のLED常時点灯：SFPポートリンク確立緑色のLED点滅：データ転送中 |
||||
|
緑色のLED消灯：SFPポートリンクなし |
赤色のLED常時点灯：受信光パワーがしきい値を下回っています |
||||
|
赤色のLED消灯：受信光パワーは正常です |
TP 1-3L/A |
||||
|
緑色のLED常時点灯：イーサネットポートリンク |
緑色のLEDゆっくり点滅：イーサネットポートリンク速度は10M/100M/1000MですTP |
||||
|
1 |
-3PoE 黄色のLED常時点灯：接続されたPD |
||||
|
黄色のLED消灯：接続されていないPD |
環境動作温度 |
||||
|
-40℃～75℃（-40°F～167°F） |
保管温度 |
EMS:IEC 61000-4-2: 2008 (ESD)5%～95%結露なきこと |
MTBF |
EMS:IEC 61000-4-2: 2008 (ESD)EN 61000-3-3: 2013 |
|
|
EMI: |
EMS:IEC 61000-4-2: 2008 (ESD)EN 61000-3-3: 2013 |
EN55024: 2010 |
EMS:IEC 61000-4-2: 2008 (ESD)IEC 61000-4-3: 2010 (RS) |
||
|
IEC 61000-4-4: 2012 (EFT) |
|||||
|
IEC 61000-4-5: 2014 (Surge) |
IEC 61000-4-6: 2013 (CS)IEC 61000-4-8: 2009 (PFMF) |
||||
|
ミニ産業用AIスマートマネージドPoE++イーサネットスイッチアプリケーション |
PoE標準パラメータ |
||||
|
PoE標準 |
入力(V) |
||||
|
電流(A) |
出力(V) |
||||
|
電力(W) |
PoEピン |
||||
|
|
IEEE802.3af/at/bt |
||||
|
af/at/bt |
|||||
|
9-12 |
5 |
||||
|
48V |
601/2(+),3/6(-); 4/5(+),7/8(-)48V af/at/bt |
||||
|
19-24548V 120 |
|||||
|
1/2(+),3/6(-); 4/5(+),7/8(-) |
ModeA&B |
||||
|
af/at/bt |
|||||
|
48-54 |
|||||
|
5 |
48V |
||||
|
240 |
|||||
|
1501/2(+),3/6(-); 4/5(+),7/8(-)Gen3 Gen2 |
48-56 |
||||
|
2.67 |
|||||
|
56 |
|||||
|
1501/2(+),3/6(-); 4/5(+),7/8(-)Gen3 48-56 |
3.57 |
||||
|
56 |
|||||
|
200 |
|||||
|
1/2(+),3/6(-); 4/5(+),7/8(-) |
ミニ産業用AIスマートマネージドPoE++イーサネットスイッチ注文情報 |
||||
|
モデル |
説明 |
||||
|
LNK-AIMC103GMP90-SFP |
産業用AIスマートマネージド 1ポート「100/1000」Base-X SFPから「3」ポート10/100/1000BASE-T IEEE802.3bt「90」W PoE+ |
||||
|
+ |
スイッチ、「9V～54V DC電源入力、電圧ブースター付き。 |
||||
|
SFPオプション |
|||||
|
► SFPオプション。SFPオプションページでSFPを選択してください。 |
|||||
|
► SFPモジュールは別途購入する必要があります。 取り付けオプション ► デフォルトのDINレールブラケットが含まれています。 電源オプション |
|||||
|
► 240W/5A 48VDC「電源。端子台用オープンワイヤ ► 電源は別途購入する必要があります。
|
|||||
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
