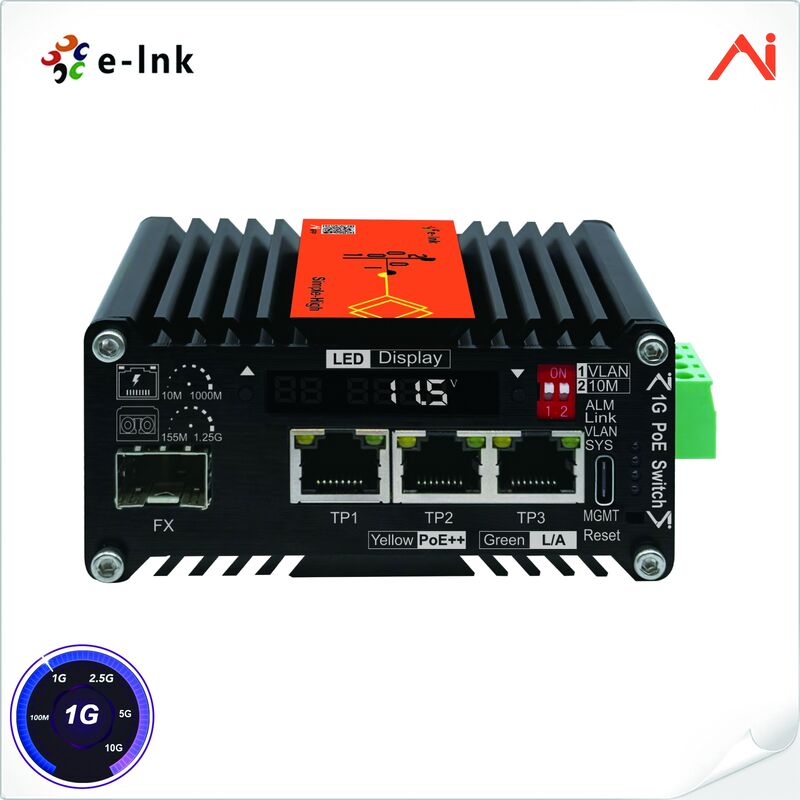

3ポート 10/100/1000BASE-T IEEE802.3bt PoE++ 60Wから1ポート 100/1000BASE-X ミニ産業用AI スマートマネージド PoE++ イーサネットスイッチ

産業用AI スマートマネージドPoE++ ソーラーシステム用の電圧増強装置のスイッチ

アクセスモード

1x100/1000BASE-X SFP から3x10/100/1000BASE-T RJ45 PSEIEEE802.3af/at/bt

イーサネット

基準

標準の遵守 IEEE 802.3 イーサネット

IEEE 802.3u ファストイーサネット

IEEE 802.3ab ギガビットイーサネット

IEEE 802.3x フルデュプレックス 流量制御

IEEE 802.3az エネルギー効率の良いイーサネット (EEE)

処理タイプ

保存・転送

前向きフィルタ率

14,880pps (10Mbps)

148800pps (100Mbps)

1,488,000pps (1000Mbps)

パケットバッファメモリ

1 Mbit

最大 パケット長さ

9Kバイト

切り替え能力

10Gbps/非ブロック

PC (MacOS,Windowsをサポート)

MacOS ブラウザ:

Microsoft Edge 89+ (リリース日:2021-03-04以降)

Google Chrome 89+ (リリース日:2021-03-02以降)

Opera 75+ (発売日:2021年3月24日以降)

Windows ブラウザ:

Microsoft Edge 89+ (リリース日:2021-03-04以降)

Google Chrome 89+ (リリース日:2021-03-02以降)

Opera 75+ (発売日:2021年3月24日以降)

モバイルアプリ (Androidに対応)iOS はサポートされていません)

携帯アプリ (Android)

すべてのAndroidモバイル電話とAndroidタブレットをサポートします

モバイルiPhoneAPP (iOS)

iPhone や iPad はサポートされていません

AIが管理する機能

サービス 委員会 ステータス

温度

電圧

流動

RJ45 ポートの状態

リンクステータス

税率

VLAN

PSE電源電圧

PSE 電力消費量

パワーピン割り当て

SFP ポートの状態

リンクステータス

PN/SN

TX パワー

RX パワー

すべてのDDM情報

DIP スイッチ

DIP1

VLAN

DIP2

10M

ファイバーポートアラーム

支援

予定されたリセット

支援

PoE 電力 予定

支援

インターフェースPオート

イーサネットポート

3-ポート 10/100/1000BASE-T イーサネット RJ45 インターフェイス オート交渉,オート MDI/MDI-X

3-Port 10/100/1000BASE-T サポート IEEE802.3af/at/bt

ケーブル:カテゴリ5e以上

距離: 1000M のデータ速度で ≤100 メートル≤250m 10M のデータ速度で

SFPポート

1 ポート100/1000BASE-X SFP (100BASE-Xと1000BASE-Xとトランシーバーとバックバック互換性) (自動検出)

ケーブル:

多モード: 50/125umまたは 62.5/125umの光ファイバーケーブル,距離: 550m/2km

シングルモード: 9/125um 光ファイバーケーブル,距離: 20/40/80/100/120/160/200km

PoE (イーサネット上の電源)

スタンダード

IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W,at: 30W,btタイプ3: 60W,btタイプ4: 95W))

PoE パワー出力

90 ワットマックス

パワーピン割り当て

端間隔 + 中間間間隔: 1/2 (((+), 3/6 ((-);4/5(+),7/8(-)

PoE予算

6まで0-ワットPoE予算 (9-54VDC)

PoE電源タイプ

IEEE 802.3af/at/bt (受動的なPoEが必要な場合は,顧客サービスにご連絡ください)

PoE モード

と互換性モードAとモードB

電圧ブースター

DC 9-12V 入力

PoE 48V出力      最大 60W

DC 19-24V 入力

PoE 48V出力      最大 120W

DC 24-36V 入力

PoE 48V出力      最大 120W

DC 48-54V 入力

PoE 48V出力      最大180W

電気・機械

入力電源

9~54V DC4ピンの端末ブロック

電力消費量

5W 最大 (PoE が使用されていない場合)

寸法 (W x D x H)

98 x 67 x 46 mm

体重

300g

ケース

アルミケース

マウントオプション

DIN-レール

LED インジケーター

SYS

緑色のLEDが点滅する: 通常動作

VLAN

緑色 固体:VLAN について

緑色固体消してVLAN 消して

リンク

グリーン LED Solid On: SFP ポート接続が確立

グリーンLED点滅:データ送信

緑色 LED オフ: SFP ポート 接続なし

ALM

レッド LED Solid On: 値を下回る受信光電源

赤色 LED 消灯:受信した光電力は正常

TP1-3 ロサンゼルス

グリーン LED Solid ON: イーサネットポートリンク

緑色LED スローブリンク:イーサネットポート接続速度は10M/100M/1000M

緑色LED 消灯: イーサネットポート 接続なし

TP1-3 PoE

黄色いLED Solid ON:接続されたPD

黄色いLED 消灯:PDが接続されていない

環境問題

動作温度

-40°Cから75°C (-40°Fから167°F)

貯蔵温度

-40°Cから85°C (-40°Fから185°F)

相対 の 湿度

5%~95% 凝縮しない

MTBF

>20000時間

規制による承認

ISO9001,CE,FCC第15部分Aクラス,RoHS

EMI:

EN55022:2010+AC: 2011,Aクラス

EN 61000-3-2:2006+A1: 2009+A2: 2009

EN 61000-3-3:2013

EN55024:2010

EMSについて

IEC 61000-4-2:2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4:2012 (EFT)

IEC 61000-4-5:2014 (急増)

IEC 61000-4-6:2013 (CS)

IEC 61000-4-8:2009 (PFMF)

PoE 標準 パラメーター

PoE 規格

入力 (V)

電流 (A)

出力 (V)

パワー (W)

PoEピン

モード

IEEE802.3af/at/bt

アフ/アット/bt

9〜12

5

48V

60

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

モードA&B

アフ/アット/bt

19〜24

5

48V

120

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

モードA&B

アフ/アット/bt

48から54

5

48V

180

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

モードA&B

スターリンク PoE

ゲン2

48から56

2.67

56

150

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

ジェネ3

48から56

3.57

56

200

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
