製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ROHS,FCC,CE
モデル番号: LNK-IRS93-SC20
支払いと送料の条件
最小注文数量: 1 PC
価格: negotiable
パッケージの詳細: 繊維媒体のコンバーターの標準的な輸出パッケージ
受渡し時間: 5-12仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、PayPal
供給の能力: 1000個/月
キーワード: |
産業用シリアルファイバーコンバーター |
ファイバーポート: |
SC コネクタ |
伝送距離: |
20キロ |
サージ保護: |
1500W/秒 |
動作温度: |
-25°C ～ +75°C |
ケーシング: |
IP40 アルミケース |
キーワード: |
産業用シリアルファイバーコンバーター |
ファイバーポート: |
SC コネクタ |
伝送距離: |
20キロ |
サージ保護: |
1500W/秒 |
動作温度: |
-25°C ～ +75°C |
ケーシング: |
IP40 アルミケース |

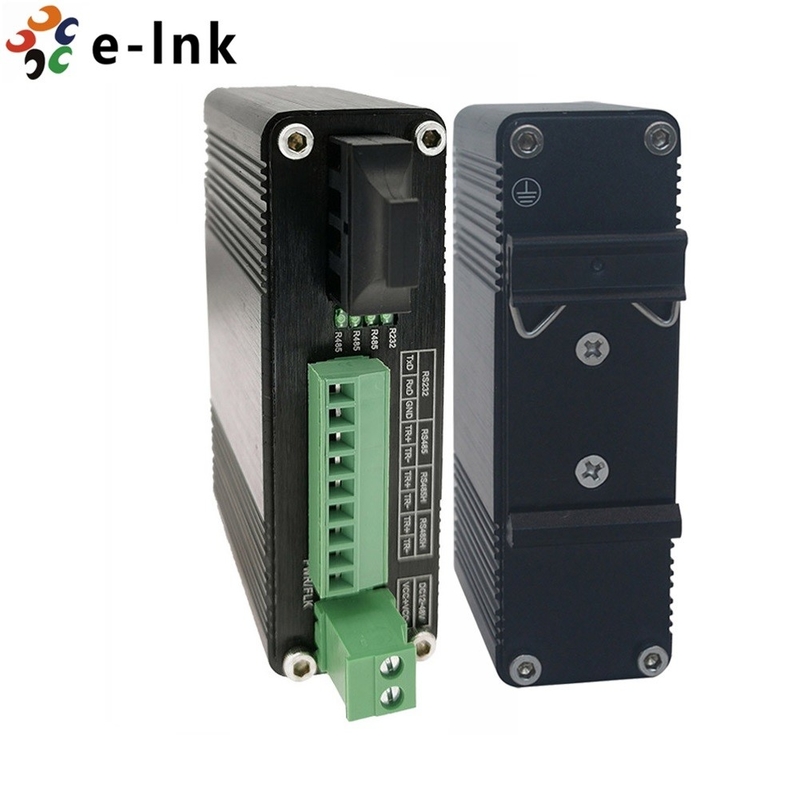

工業用シリアル RS232 RS485 RS422 ファイバー SC メディア コンバーター モデム シングル モード 20KM
光ファイバーモデムパッケージ内容
► LNK-IRS93 シリーズ光ファイバーモデム x 1
► クイックスタートガイド x 1
► L字型ウォールマウントブラケット x 1
産業用メディアコンバーターインストール
SC/ST 光ファイバー ポート接続 (SC デフォルト、ST オプション)
SC/ST ポートとケーブルの背後にある概念は単純です。デバイス I と II を接続しているとします。電気信号とは異なり、光信号はデータを伝送するために回路を必要としません。したがって、光回線の 1 つはデバイス I からデバイス II にデータを送信するために使用され、もう 1 つの光回線はデバイス II からデバイス I にデータを送信するために使用され、全二重伝送が行われます。
覚えておく必要があるのは、デバイス I の Tx (送信) ポートをデバイス II の Rx (受信) ポートに接続し、デバイス I の Rx (受信) ポートをデバイス II の Tx (送信) ポートに接続することだけです。独自のケーブルを作成する場合は、同じラインの両側に同じ文字を付けることをお勧めします (以下に示すように、A-to-A および B-to-B、または A1-to-A2 および B1-to-B2)。 ）。
注意：
1.これはクラス 1 レーザー/LED 製品です。目に重大な損傷を与えることを避けるため、レーザー光線を直接見ないでください。
2.上記のテキストは、デュアルファイバーポート接続のみを対象としています。シングルファイバーポート接続の場合、接続に1本のファイバーケーブルを使用するだけで、TxまたはRx側を指定する必要はありません。
RS232 RS422 RS485 シリアル メディア コンバーター設定
a) メディア コンバーターの RS232/422/485 ポートをシリアル ケーブルでシリアル デバイスに接続します。
b) もう一方の端のデバイス (メディア コンバーター) からのファイバー ケーブルを SC/ST コネクタに接続します。
c) デバイスの電源がオンになると、PWR インジケータがすべてオンになります。インジケーターが点灯していない場合は、電源の接続を確認してください。
d) すべてのケーブルが正しく接続されると、ポート ステータス LED に従ってインジケータが点灯します。
RS485 データから光ファイバーへのコンバーターの注文情報
|
モデル |
説明 |
|
LNK-IRS93-SC20 |
工業用シリアル RS232/RS485/RS422、SC SM 1310nm、20m |
|
取り付けオプション |
► デフォルトの DIN レール ブラケットが取り付けられており、ウォール マウント ブラケットが含まれています。 |
|
電源オプション |
► 電源は別途購入する必要があります |
