製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ROHS,FCC,CE
モデル番号: LNK-IRSシリーズ
支払いと送料の条件
最小注文数量: 1個
価格: negotiable
パッケージの詳細: ファイバー メディア コンバーターの標準輸出パッケージ
受渡し時間: 5-12仕事日
支払条件: T/T,ウェスタンユニオン,マネーグラム,PayPal
供給の能力: 1000個/月
キーワード: |
シリアルからファイバーへのコンバーター |
繊維インターフェイス: |
SFP、FC、SCまたはST |
電源入力: |
12~48VDC |
電力消費量: |
<6w> |
体重: |
0.55kg |
尺寸 (LxWxH): |
119 x 114 x 50mm |
キーワード: |
シリアルからファイバーへのコンバーター |
繊維インターフェイス: |
SFP、FC、SCまたはST |
電源入力: |
12~48VDC |
電力消費量: |
<6w> |
体重: |
0.55kg |
尺寸 (LxWxH): |
119 x 114 x 50mm |

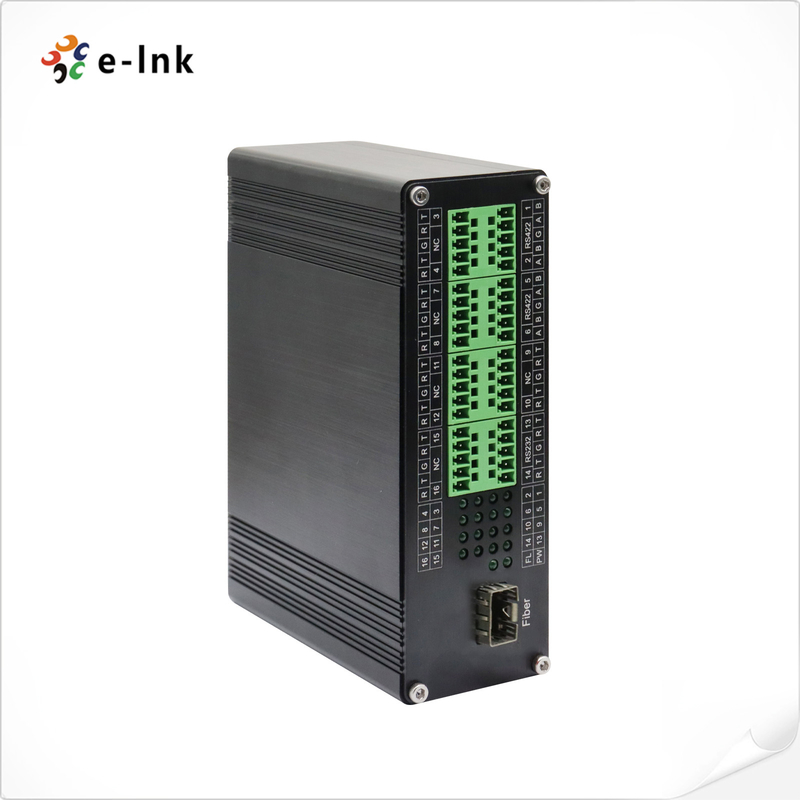

産業用シリアル RS232/RS485/RS422光ファイバーモデム
ファイバー モデムの 利点
厳しい産業環境のための扇風機なしとDin-Rail設計
2方向 RS232/422/485 (ターミナルブロック) シリアルポートで構築
支持する多チャンネルシリアルデータポート: 4~16Ch RS232, 4~16Ch RS485または 2~8Ch RS422
シリアルデータは完全に透明で,ボードレートは自己適応し,設定は必要ありません
SFP,FC,SC,STをサポートする マルチモード 2km,シングルモード 20km
高速シリアルデータはステージ照明制御のDMX512通信に使用できます
支持する入力電圧 12 ~ 48VDC
逆極性保護をサポートする
IP40 アルミケース
-40°Cから80°C (-40°Fから176°F) 動作温度
5 年間の保証
産業用光ファイバーメディア変換器の技術指標
| ファイバー・オプティック・インターフェース | |
| ファイバーインターフェース | SFP,FC,SCまたはST |
| ケーブル要求 |
多モード: 50/125um, 62.5/125um シングルモード: 9/125um |
| ファイバーポート | 1 ファイバーポート |
| 送信距離 |
多モード: 2km シングルモード: 20km |
| 波長 | 1310nm/1490nm/1550nm |
| RS232 シリアルインターフェイス | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | 16Ch RS232 までの両方向 |
| RS-232 信号 | TxD,RxD,GND |
| シリアルポートライン距離 (銅) | 15メートル |
| バウド率 | 0 ~ 800kbps |
| RS422 シリアルインターフェイス | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | 8Ch RS422まで 双方向 |
| RS-422信号 | Tx+, Tx-, Rx+, Rx-, GND |
| シリアルポートライン距離 (銅) | 1000メートル |
| バウド率 | 0 ~ 800kbps |
| RS485 シリアルインターフェース | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | 16Ch RS485 までの両方向 |
| RS-485信号 | データ+ データ- GND |
| シリアルポートライン距離 (銅) | 1000メートル |
| バウッド率 | 0 ~ 800kbps |
| 電力 需要 | |
| 電源入力 | 12~48VDC |
| 電力消費量 | <6W |
| 電源コネクター | ターミナルブロック |
| 電力保護 | 逆極性保護 |
| LED インジケーター | |
| PWR | 電源 |
| FL | ファイバーリンクの状態 |
| データ 1~16 | シリアルデータ信号 |
| メカニカル | |
| 尺寸 (LxWxH) | 119 x 114 x 50mm |
| 体重 | 0.55KG |
| ケース | アルミケース |
| マウントオプション | DIN-レールマウント |
| 環境問題 | |
| 作業温度 | -40°Cから80°C (-40°Fから176°F) |
| 貯蔵温度 | -40°Cから85°C (-40°Fから185°F) |
| 作業湿度 | 5%~95% (冷凝しない) |
| MTBF | 216388 時間 |
| 規制による承認 | |
| EMI | FCC Part15, CISPR (EN55022) クラスA |
| EMSについて |
EN61000-4-2 (ESD) レベル4,基準B EN61000-4-3 (RS) レベル3,基準A EN61000-4-4 (EFT) レベル3,基準A EN61000-4-5 (波長) レベル3,基準B EN61000-4-6 (CS) レベル3 基準A |
| 衝撃 / 自由転落 / 振動 |
ショック:MIL-STD-810F メソッド5165 自由落下 MIL-STD-810F メソッド5165 振動:MIL-STD-810F 方法 514.5 C-1 & C-2 |
| 緑色 | RoHS に準拠する |
| 認証: | FCC,CE |
SFPメディア変換器概要
E-link LNK-IRS series is an industrial grade Multi-Channel RS232/RS485/RS422 to fiber optic converter which converts a standard RS232/RS485/RS422 signal to a fiber optic link as to extend the signal up to 2KM on multimode fiber and 20KM on single mode fiber多チャンネルシリアルデータポート: 4~16Ch RS232, 4~16Ch RS485または 2~8Ch RS422に対応する.また, 8Ch RS232 + 8Ch RS485, 8Ch RS232 + 4Ch RS422などの混合信号で構成することができます.8Ch RS485 + 4Ch RS422難易度が高い工業環境でも簡単に設置・保守できるように設計されています.
光ファイバー通信の利用は 電磁気干渉,地輪干渉,雷による損傷の問題を解決します.情報の機密性工業制御,プロセス制御,ステージ照明制御,および交通制御の様々な機会に広く使用できます.
.
| データチャネル | 測定したエラーフリーボードレート (bps) |
サポートされる最大ボードレート (Kbps) |
典型的な用途 |
| 1 | 460800 | 800 | ステージ照明制御システム DMX512-500Kbps セキュリティモニタリング 防災警報 産業制御など |
| 2 | 460800 | 800 | ステージ照明制御システム DMX512-500Kbps セキュリティモニタリング 防災警報 産業制御など |
| 3 | 230400 | 250 | 安全監視,防災警報,産業制御など |
| 4 | 230400 | 250 | 安全監視,防災警報,産業制御など |
| 5 | 460800 | 800 | ステージ照明制御システム DMX512-500Kbps セキュリティモニタリング 防災警報 産業制御など |
| 6 | 460800 | 800 | ステージ照明制御システム DMX512-500Kbps セキュリティモニタリング 防災警報 産業制御など |
| 7 | 230400 | 250 | 安全監視,防災警報,産業制御など |
| 8 | 230400 | 250 | 安全監視,防災警報,産業制御など |
| 9 | 460800 | 500 | ステージ照明制御システム DMX512-500Kbps セキュリティモニタリング 防災警報 産業制御など |
| 10 | 460800 | 500 | ステージ照明制御システム DMX512-500Kbps セキュリティモニタリング 防災警報 産業制御など |
| 11 | 230400 | 250 | 安全監視,防災警報,産業制御など |
| 12 | 230400 | 250 | 安全監視,防災警報,産業制御など |
| 13 | 230400 | 250 | 安全監視,防災警報,産業制御など |
| 14 | 230400 | 250 | 安全監視,防災警報,産業制御など |
| 15 | 230400 | 250 | 安全監視,防災警報,産業制御など |
| 16 | 230400 | 250 | 安全監視,防災警報,産業制御など |
