製品詳細
Place of Origin: China
ブランド名: E-link
証明: CE
Model Number: LNK-M3G-SMB1V-20
ドキュメント: E-link LNK-M3G-SMB1V SMB 3G....2.pdf
支払いと送料の条件
Minimum Order Quantity: 1pcs
価格: 交渉可能
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Dimensions (LxWxH): |
58 x 21 x 20 mm |
Operating Temperature: |
-20℃～+70℃ |
Weight: |
100g/pair |
Powerv: |
5VDC, 1A |
Dimensions (LxWxH): |
58 x 21 x 20 mm |
Operating Temperature: |
-20℃～+70℃ |
Weight: |
100g/pair |
Powerv: |
5VDC, 1A |
製品の利点
► 3G-SDI/HD-SDI/SD-SDI信号の自動認識、手動選択は不要
► 最大120kmの伝送距離
► CWDM技術により、1本のファイバーで最大16（18）チャンネルを伝送可能
► SMPTE424M、SMPTE292M、SMPTE259M、SMPTE297M、SMPTE310M、SMPTE305Mに準拠 SMPTE344N
► DVB-ASI（EN50083-9）に準拠
► LEDステータスの便利な指示。ファイバーリンクインジケーター、電源
技術インデックス
|
SDI入力 |
|
|
ビデオ規格 |
SMPTE424M、SMPTE292M、SMPTE259M、SMPTE297M、SMPTE310M、SMPTE305M（SDTI） |
|
信号規格 |
SD-SDI（270Mbps）、HD-SDI（1.485Gbps）、3G-SDI（2.97Gbps） |
|
解像度 |
10ビット |
|
Signalレベル |
<380mVp-p |
|
Impedance |
75Ω |
|
Connector |
SMB |
|
光インターフェース |
|
|
SFP |
シンプレックスLC、3.125Gbps。≤120kmの伝送距離 |
|
標準SM波長 |
1310nm、1550nm |
|
CWDM波長 |
1270〜1610nm、ITU-Tに準拠した20nmグリッド |
|
温度範囲 |
0〜70˚C |
|
LEDインジケーター |
|
|
FLT |
ファイバーリンクステータス（送信機） |
|
FLR |
ファイバーリンクステータス（受信機） |
|
PWR |
Powerステータス |
|
環境 |
|
|
動作温度 |
-20℃～+70℃ |
|
保管温度 |
-40℃～+80℃ |
|
動作湿度 |
0〜95％ |
|
MTBF |
≥100000時間 |
概要

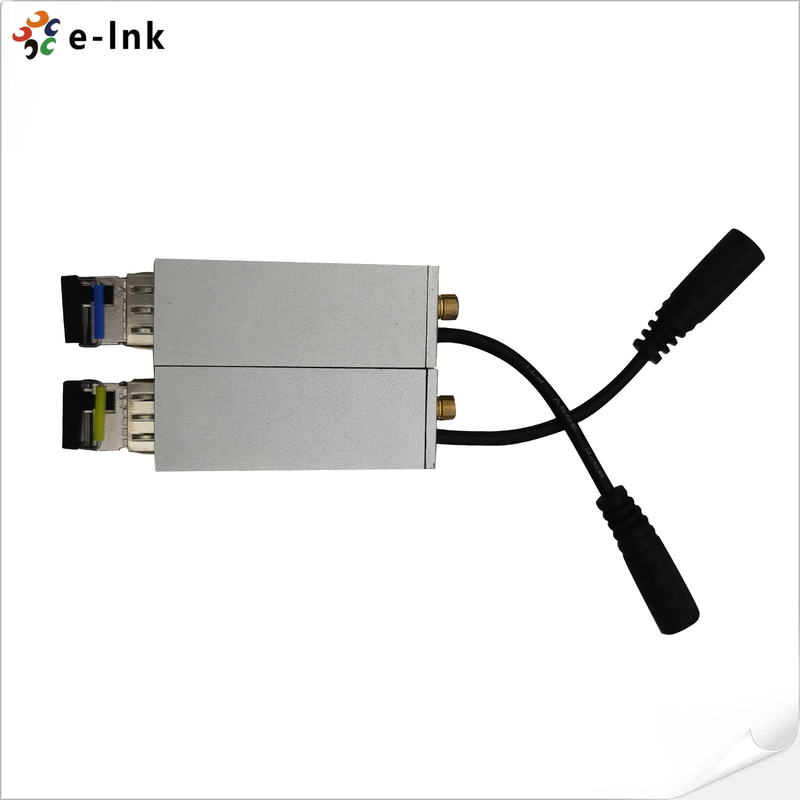

LNK-M3G-SMB1V-20シリーズ3G-SDI / HD-SDI / SD-SDIマイクロエクステンダー光ファイバー伝送システムは、1つの3G-SDI、HD-SDI、SD-SDI高解像度デジタルビデオまたは1つのDVB-ASIストリームを、SMPTE424M、SMPTE259M、SMPTE297M、SMPTE310M、SMPTE305M（SDTI）規格をサポートするシングルモードまたはマルチモードファイバーを介して送信します。高度なデジタル光ファイバー伝送技術により、調整は不要で、セットアップが簡単で、操作も簡単です。 SDIマイクロエクステンダーシリーズは、低消費電力の5V電源を使用しています。
アプリケーション
注文情報
|
モデル |
説明 |
|
LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI光マイクロエクステンダー、1310/1550nm、シンプレックスLC、シングルモード、20KM（送信機と受信機を含む）、ペアで使用 |
