製品詳細
起源の場所: 中国
ブランド名: E-link
証明: ROHS,FCC,CE
モデル番号: LNK-HC100
支払いと送料の条件
最小注文数量: 1 PCS
価格: $25-369
パッケージの詳細: エクステンダー標準輸出パッケージ
受渡し時間: 3-5加工日
支払条件: L/C,T/T,ウェスタンユニオン,マネーグラム,Paypal
供給の能力: 1000個/月
キーワード: |
hdmiのエクステンダー |
動作温度: |
温度は32°C~104°F (0°C~40°C) |
寸法（w x d x h）: |
80 × 41 × 25 mm |
輸送重量: |
150g |
電源: |
1A@5VDC (2つのアダプター) (2,1mmのプラグ) |
消費電力: |
2ワット |
ESD保護 (ヒト体モデル): |
±8kV (空気隙間放出) ±4kV (接触放出) |
PCBの積み重ね: |
4 レイアウト |
キーワード: |
hdmiのエクステンダー |
動作温度: |
温度は32°C~104°F (0°C~40°C) |
寸法（w x d x h）: |
80 × 41 × 25 mm |
輸送重量: |
150g |
電源: |
1A@5VDC (2つのアダプター) (2,1mmのプラグ) |
消費電力: |
2ワット |
ESD保護 (ヒト体モデル): |
±8kV (空気隙間放出) ±4kV (接触放出) |
PCBの積み重ね: |
4 レイアウト |

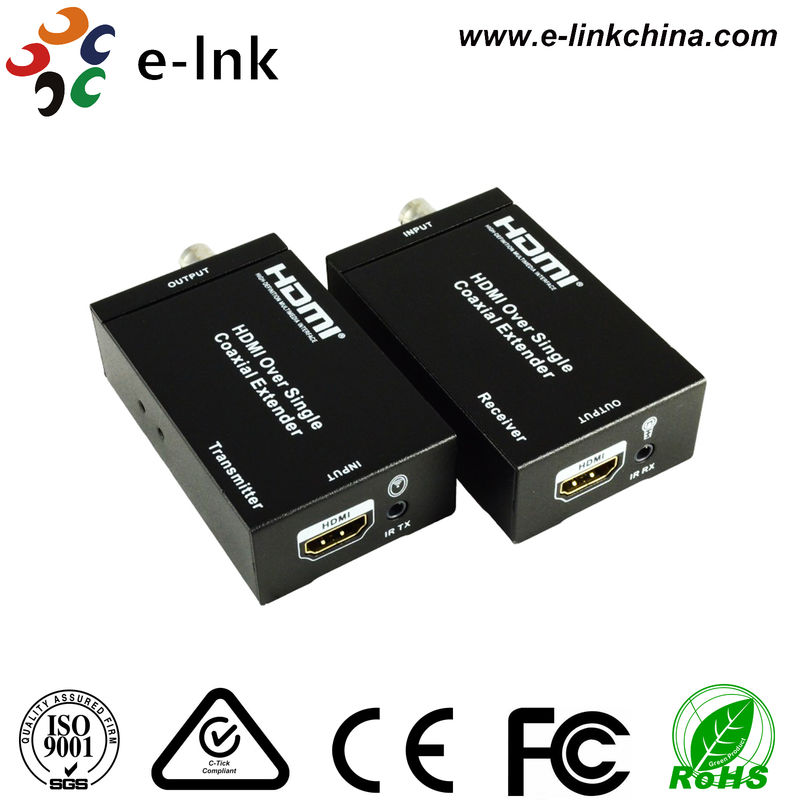

► IRリモコン付き同軸ケーブル経由のHDMIエクステンダー
► HDMI + IR信号を1本の75オーム同軸ケーブル経由で最大100m（328フィート）まで送信
► HDMI 1.3、HDCP 1.1規格に準拠
► 最大36ビット（12ビット/色）および48KHz、LPCMデジタルオーディオのディープカラーモードでデジタルビデオフォーマットをサポート
► 入力信号の品質に関係なく、高品質で再送信する前に、入力TMDSデータを均等化して回復します
スーパーIR制御システム、IR伝送チャネルは前方または後方にすることができます。
E-同軸100M BNC 75オームRG-6U同軸ケーブルバラン経由のHDMIエクステンダーは、DVR、DVD、CCTVカメラ、ホームシアターに使用されます。送信機と受信機は、HDMI + IR信号を1本の75オーム同軸ケーブル経由で最大100m（328フィート）まで送信します。シングル同軸エクステンダー経由のHDMI + IRは、ディープカラーや1080pなどの機能を備えたHDMI 1.2およびHDMI 1.3をサポートしています。標準で広く利用可能な75オームRG-6Uケーブルを使用することで、シングル同軸エクステンダー経由のHDMIは、重くて高価な銅ケーブルを使用するよりも、HDMI + IR信号の拡張を容易にし、光ファイバーケーブルを使用するよりも堅牢になります。
HDMI + IR Over Single Coax Extenderシステムは、送信機と受信機で構成されています。HDMIソース（セットトップボックス、DVDプレーヤー、またはゲームコンソール）は、HDMIケーブルで送信機ボックスに接続します。受信機ボックスは、最大100m（328フィート）離れた場所で、同じようにHDTVディスプレイに接続します。1本の75オームRG-6U同軸ケーブルが送信機と受信機を接続します。電源は、付属の電源アダプターを使用して送信機と受信機に供給されます。
|
入力 |
(TX) 1xHDMI; (RX) 1xBNC + 1x3.5mm |
|
出力 |
(TX) 1xBNC + 1x3.5mm; (RX) 1xHDMI |
|
HDMIコネクタ |
タイプA 19ピンメス |
|
BNCコネクタ |
BNCジャック |
|
3.5mmコネクタ |
(TXおよびRX) IRレシーバー/IRブラスター |
|
HDCP準拠 |
はい |
|
ビデオ帯域幅 |
シングルリンク225Mhz [3Gbps] |
|
ビデオサポート |
720p/1080i/1080p @60 |
|
オーディオサポート |
PCM（最大7.1 ch）48KHz |
|
伝送範囲 |
HD [1080p 36ビットカラー] – 最大100m [328フィート] |
|
同軸ケーブル |
RG6 |
|
最大入力ケーブル長 |
24AWG（15m）、26AWG（10m）、28AWG（5m） |
|
最大出力ケーブル長 |
24AWG（15m）、26AWG（10m）、28AWG（5m） |
|
HDMIイコライゼーション |
自動 |
|
入力TMDS信号 |
3.3ボルト |
|
入力DDC信号 |
5.0ボルト/P-P |
|
モデル |
説明 |
|
LNK-HC100 |
IRリモコンをサポートする最大100m/328ftのシングルRG6同軸ケーブル経由のHDMIエクステンダー |
