製品詳細
起源の場所: 中国
ブランド名: E-link
モデル番号: 商業タイプ：LNK-BSFP-1.25G-60CU工業タイプ：LNK-BSFP-1.25G-L60CU
支払いと送料の条件
最小注文数量: 1個のPC
価格: 交渉可能
パッケージの詳細: カートンパッケージ
受渡し時間: 3〜12営業日
支払条件: L/C、T/T、Western Union、MoneyGram、PayPal
供給の能力: 1000 PCS/月
入力微分インピーダンス: |
90〜110Ω |
データ入力スイング差: |
400〜1800mv |
光学上昇/落下時間（20％〜80％）: |
0.26ns |
平均出力電力: |
-2〜+3dbm |
スペクトル幅（RMS）: |
1nm |
中心の波長: |
1470〜1510nm |
入力微分インピーダンス: |
90〜110Ω |
データ入力スイング差: |
400〜1800mv |
光学上昇/落下時間（20％〜80％）: |
0.26ns |
平均出力電力: |
-2〜+3dbm |
スペクトル幅（RMS）: |
1nm |
中心の波長: |
1470〜1510nm |
利点
̈1.25Gbps/1.063Gbpsの二重データレート操作
̈1490nmDFBレーザーとPIN光検出器 60km トランスミッション
̈SFP MSA と SFF-8472 に準拠し,シンプルSC
̈デジタル診断モニタリング 内部校正 外部校正
̈SONET OC-24-LR-1と互換性
̈RoHS に適合する
̈+3.3V 単一の電源
̈操作室の温度範囲0°C+70まで°C(商業用) または -40°C+85まで°C(工業)
概要

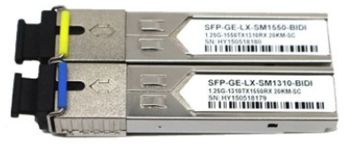

SFP-BIDIトランシーバーは高性能でコスト効率の良いモジュールで,SMFで1.25Gbps/1.0625Gbpsのダブルデータレートと60kmの送信距離をサポートする.
トランシーバーは3つの部分で構成される.DFBレーザー送信機,トランスインペダンス前増幅器 (TIA) と統合されたPIN光二極管,MCU制御ユニット.すべてのモジュールは,クラスIのレーザー安全要件を満たしています..
トランシーバーは,SFPマルチソース協定 (MSA) とSFF-8472に対応している.詳細については,SFP MSAを参照してください.
テクニカルインデックス
|
パラメータ |
シンボル |
ミニ |
典型的な |
マックス |
ユニット |
注記 |
||
|
送信機 |
||||||||
|
中央波長 |
λc |
1470 |
1490 |
1510 |
nm |
|
||
|
スペクトル幅 (−20dB) |
∆λ |
|
|
1 |
nm |
|
||
|
横モード抑制比 |
SMSR |
30 |
|
|
dB |
|
||
|
平均出力 |
パウト |
-2 |
|
+3 |
dBm |
1 |
||
|
絶滅率 |
緊急事態 |
9 |
|
|
dB |
|
||
|
光学上昇/下降時間 (20%~80%) |
tr/tf |
|
|
0.26 |
ns |
|
||
|
データ入力スイング微分数 |
VIN |
400 |
|
1800 |
mV |
2 |
||
|
入力差阻力 |
ZIN |
90 |
100 |
110 |
オー |
|
||
|
TXを無効にする |
無効にする |
|
2.0 |
|
Vcc |
V |
|
|
|
有効にする |
|
0 |
|
0.8 |
V |
|
||
|
TXの欠陥 |
欠点 |
|
2.0 |
|
Vcc |
V |
|
|
|
普通 |
|
0 |
|
0.8 |
V |
|
||
|
受信機 |
||||||||
|
中央波長 |
λc |
1530 |
|
1570 |
nm |
|
||
|
受信器の電源が低い |
|
|
|
-25 |
dBm |
3 |
||
|
受信機の電源が高い |
|
0 |
|
|
dBm |
3 |
||
|
受信機の過負荷 |
|
0 |
|
|
dBm |
3 |
||
|
ローズ・デ・アセット |
ロスD |
|
|
-25 |
dBm |
|
||
|
ローズ・アースート |
ロスA について |
-35歳 |
|
|
dBm |
|
||
|
LOS ヒステレシス |
|
1 |
|
4 |
dB |
|
||
|
データ出力スイング差分 |
ヴォート |
400 |
|
1800 |
mV |
4 |
||
|
ロス |
高い |
2.0 |
|
Vcc |
V |
|
||
|
低い |
|
|
0.8 |
V |
|
|||
注文情報
|
部分 Nアンバー |
製品説明 |
|
LNK-BSFP-1.25G-60CU |
1.25Gbps SFP双方向トランシーバー, 1490TX/1550RX, SC 60km, 0°C~+70°C について,デジタル診断モニタリング |
|
LNK-BSFP-1.25G-L60CU |
1.25Gbps SFP双方向トランシーバー,1490TX/1550RX,SC 60km,-40°C~+85°C について,デジタル診断モニタリング |
